기호의 두 번 클릭 편집
- 표면 텍스처 기호
- 형상 공차
- 용접 기호
도면 주석의 향상된 기호 리스트
기호 버튼을 클릭하면 액세스할 수 있는 리스트에 새 그래픽 기호가 추가되었으며 이러한 기호는 다양한 유형의 도면 주석에 삽입할 수 있습니다.
기호 리스트 공통 기호, 형상 특성, 재질 제거 수정자, 추가 기호, 일반 기호 및 문자표, 이렇게 6개 세그먼트로 나뉩니다.
표면 텍스처 기호 스타일
표면 텍스처 기호 스타일이 업데이트되어 여러 제도 표준에 해당하는 기호 형식을 제공합니다. 표면 텍스처 기호를 정의하는 경우 스타일 및 표준 편집기의 표준 참조 리스트에서 원하는 표준을 선택합니다.
표면 텍스처 스타일 패널의 요구사항 필드에 선택한 표준에 해당하는 표면 텍스처 기호의 미리보기가 표시됩니다. 기호 배치에 대한 예(DIN ISO 1302 - 1992, DIN EN ISO 1302 - 2002 및 JIS B 0031 - 2003)는 다음 이미지에 있습니다.

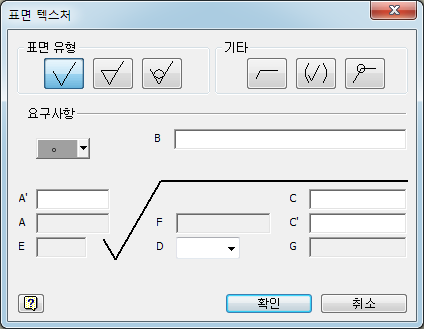

표면 텍스처 기호의 개선 사항
표면 텍스처 대화상자에서 다음과 같은 개선 사항을 사용할 수 있습니다.
기호 배치
요구사항 필드의 다양한 배치를 사용할 수 있습니다. 표면 텍스처 대화상자의 배치는 현재 제도 표준에 해당합니다.
향상된 툴팁
툴팁에는 각 요구사항 필드에 대한 자세한 설명이 표시됩니다.
기호 삽입
기호 삽입 버튼을 사용하여 모든 요구사항 필드에 그래픽 기호를 추가할 수 있습니다.

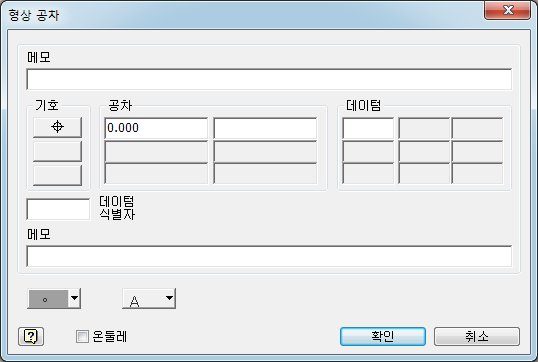

형상 공차의 개선 사항
형상 공차 대화상자에서 다음과 같은 개선 사항을 사용할 수 있습니다.
맨 위 주 필드
새 편집 필드를 사용하여 형상 공차 기호의 맨 위에 주를 추가할 수 있습니다.
기호 삽입
기호 버튼을 사용하여 모든 편집 필드에 그래픽 기호를 추가할 수 있습니다.
문자 삽입
문자 삽입 버튼을 사용하여 편집 필드에 문자를 추가할 수 있습니다. 문자 삽입 리스트가 기존 대화상자에서 사용할 수 있는 단일 문자 버튼을 대체합니다.
이중 구멍 주를 위해 병합된 형식

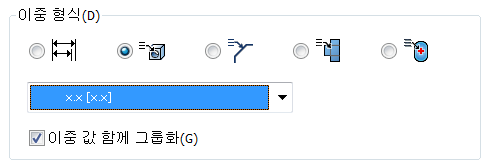

새 이중 값 함께 그룹화 옵션을 사용하여 구멍 주 내에서 이중 치수의 인접 배치를 지원할 수 있습니다. 이 옵션은 스타일 및 표준 편집기
치수 스타일 대체 단위 탭에서 사용할 수 있으며 기본적으로 선택되어 있습니다.

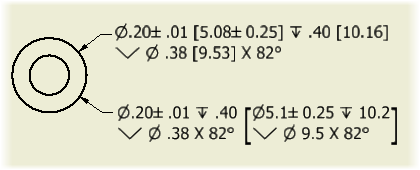

다음 이미지는 이중 치수가 있는 구멍 주에 현재 사용할 수 있는 두 가지 형식을 보여 줍니다. 맨 위에 있는 구멍 주의 경우 이중 값 함께 그룹화 옵션이 선택되어 있지만 맨 아래에 있는 구멍 주의 경우에는 선택되어 있지 않습니다.

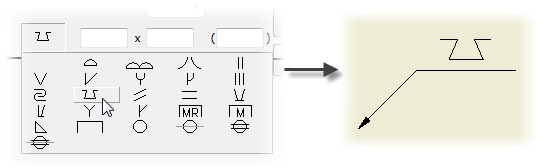

프레스된 접합 용접 기호
프레스된 접합 기호가 그래픽 용접 기호 리스트에 추가되었습니다.
