Przełącznik

Przełącznik

Określ do 11 opcji geometrii, których zastosowanie zależy od wyniku określonego w opcji Wyrażenie.

Do określenia warunku przełączenia można zastosować ciągi lub wyliczenie.

Właściwości przełącznika

Określ następujące parametry w panelu Właściwości.

Uwaga: Jeśli opcja Przełącznik zostanie wybrana na schemacie blokowym dostępne są następujące właściwości.
Różne
Wyrażenie Określa wyrażenie definiujące geometrię.

Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości.

Właściwości gałęzi

Określ następujące parametry w panelu Właściwości.

Uwaga: Poniższe właściwości są dostępne, gdy jedna z gałęzi, która powoduje przełączenie do odpowiedniej geometrii zostanie wybrana na schemacie blokowym.
Różne
Wielkość liter Określa wyrażenie lub element wyliczeń, który określa geometrię.
Domyślna wielkość liter Wykrywa użycie lub brak użycia opcji rozpoznawania wielkich liter lub użycie nieprawidłowej wielkości liter.

Przykład: ciągi

Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:

Przełącznik — przykład.pkt

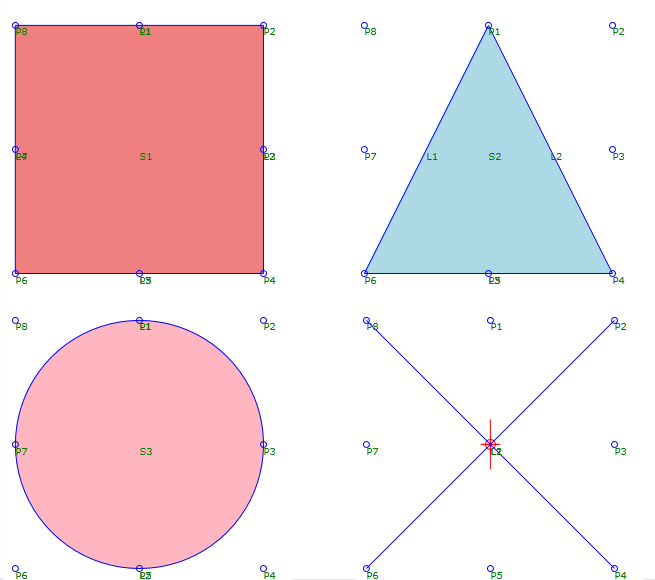

W tym przykładzie istnieje szereg punktów wokół obwodu punktu początkowego. Na karcie Parametry wejściowe/wyjściowe parametr Kształt określa narysowaną geometrię. Można wprowadzić ciągi, których wynikowy kształt stanowi:

Wprowadzenie w tym polu innych danych spowoduje ustawienie wielkości domyślnej X.

Uwaga: Jeśli do zdefiniowania opcji przełącznika używany jest ciąg parametru wejściowego, to w ciągu tym jest rozróżniana wielkość liter. Na przykład, jeśli przełącznik zdefiniowano jako „Kwadrat” wprowadzając „kwadrat” jako wartość parametru wejściowego, zostanie wyświetlona wartość domyślna.

Przykład: wyliczenie

Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:

Wyliczenie — przykład.pkt

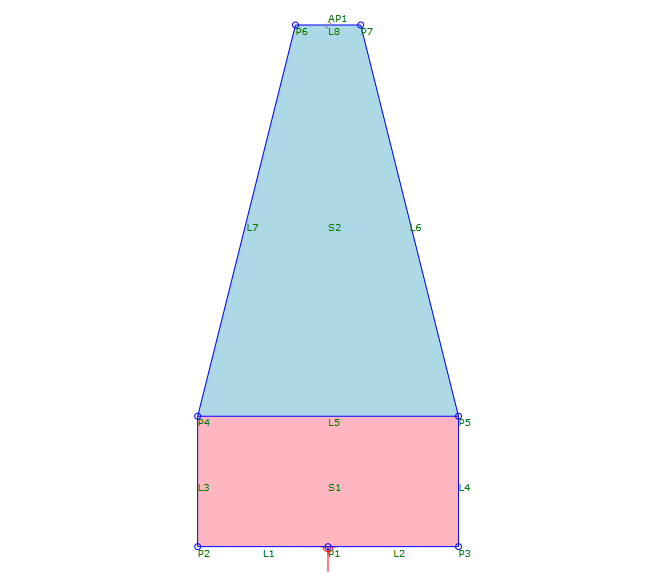

Przykładowy plik PKT zawiera podzespół, który stanowi barierę.
