Opcja służy do deformowania obiektów na podstawie podanego wzoru (ang. space warping). Opcja dostępna jest:
- Wybierz menu Edycja / Edytuj obiekty / Deformowanie
- Kliknij przycisk
.
Opcja dostępna jest dla następujących typów konstrukcji: powłoka i konstrukcja objętościowa.
Deformacja modelu przeprowadzana jest na podstawie podanego wzoru arytmetycznego dla wybranej osi globalnego układu współrzędnych. Wzory takie mogą składać się z różnego rodzaju funkcji (np. trygonometrycznych) oraz mogą zawierać odwołania do oznaczeń globalnego układu współrzędnych (x, y, z). Przykładowo można zdefiniować deformację dla globalnej osi Z jako: z+sin(5*x)+2*cos(y).
Lista najczęściej używanych funkcji dla operacji deformowania obiektów:
- Mnożenie, dzielenie, dodawanie, odejmowanie
- Funkcje trygonometryczne (sin, cos, arcsin, arccos, tan, cot)
- Maksimum i minimum (max, min)
- Pierwiastek kwadratowy (sqrt)
- Wartość bezwzględna (abs)
- Funkcje logarytmiczne (log, ln)
- Operacje logiczne (i, lub)
- Funkcje warunkowe (piecewise), np. piecewise(x>0,z+x^2,z+abs(x)), czyli jeżeli x > 0, to fz(x,y,z) = z+x^2, jeżeli x Ł 0, to fz(x,y,z) = z+|x|).
Poniżej przedstawiono kilka przykładów operacji deformowania obiektów. Po lewej stronie znajduje się obiekt wyjściowy, a po prawej obiekt po przeprowadzeniu operacji deformowania:
Przykład 1
Walec o promieniu podstawy równym 1.0 i wysokości 1.0, którego środek podstawy znajduje się w punkcie o współrzędnych (0,0,0)

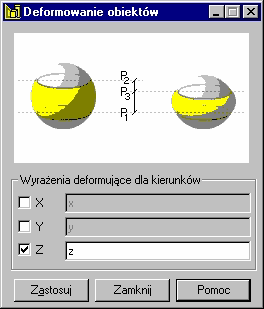

Funkcja — Włączona jest tylko opcja X w powyższym oknie dialogowym f(x,y,z) = x/2
Przykład 2
Kwadrat znajdujący się w płaszczyźnie XY o przeciwległych wierzchołkach w punktach o współrzędnych (-1,-1) oraz (1,1)
Funkcja — Włączona jest tylko opcja Z w powyższym oknie dialogowym f(x,y,z) = z+(sin(20*x)+sin20*y))/20
Przykład 3
Sześcian o przeciwległych wierzchołkach w punktach o współrzędnych (-1,- 1, -1) oraz (1, 1, 1); środek sześcianu znajduje się w początku układu współrzędnych (0,0,0).
Funkcja — Włączona jest tylko opcja Z w powyższym oknie dialogowym f(x,y,z) = piecewise(z>0,sin(20*x)/20,z)
