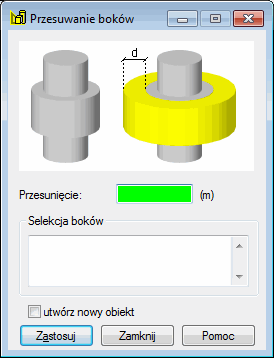

Opcja służy do zmiany położenia boków obiektów (odsunięcie). Użycie tej opcji powoduje przesunięcie całej powierzchni boku o określoną odległość w stosunku do początkowego położenia powierzchni. Wykres w oknie dialogowym pokazuje, w jaki sposób jest wykonywane odsunięcie.
Opcja dostępna jest:
- Kliknij menu Edycja > Edycja powierzchni i brył > Przesuwanie boków.
- Kliknij przycisk
.
Opcja dostępna jest dla następujących typów konstrukcji: powłoka i konstrukcja objętościowa.
Aby zmienić położenie boków obiektu, należy:
- W polu Odsunięcie podać odległość (odsunięcie), na którą bok zostanie odsunięty. Ujemna wartość przesunięcia spowoduje przesunięcie ‘do wewnątrz’ obiektu.
- Wybrać boki (krawędzie), które mają zostać odsunięte.
- Poprzez kliknięcie opcji Zastosuj.
Jeżeli opcja Utwórz nowy obiekt jest włączona, to obiektowi wynikowemu po wykonaniu operacji przesunięcia obiektów nadany będzie nowy numer.
