Rozciąganie obiektów

Opcja służy do rozciągania obiektów (ang. stretching). Opcja dostępna jest:

• z menu poprzez wybranie polecenia: Edycja / Edytuj obiekty / Rozciąganie
• Kliknij przycisk .

Opcja dostępna jest dla następujących typów konstrukcji: powłoka i konstrukcja objętościowa.

Aby dokonana została operacja rozciągnięcia obiektów, należy:

1. Wybrać obiekt(y), który ma zostać poddany operacji rozciągania.

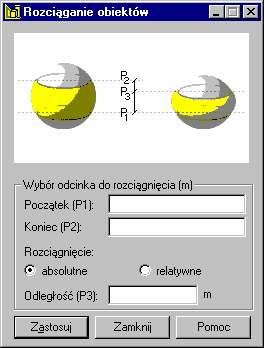

2. W powyższym oknie dialogowym określić współrzędne odcinka, który ma zostać rozciągnięty. W polach edycyjnych Początek (P1) i Koniec (P2) należy podać współrzędne punktów definiujących obszar obiektu, który ma zostać poddany operacji rozciągania. Obszar ten znajduje się pomiędzy dwoma płaszczyznami (przechodzącymi odpowiednio przez punkt początkowy i końcowy), które są prostopadłe do odcinka. Obiekty występujące poza tym obszarem nie są zmieniane.
3. Należy określić typ rozciągnięcia:
   • absolutne — podawane są współrzędne punktu P3, do którego przesunięty ma zostać punkt P2.
   • relatywne — podawana jest wartość współczynnika skali. (wartość skali > 1 oznacza rozciągnięcie, a wartość < 1 skrócenie odcinka)
4. Kliknąć przycisk Zastosuj.
