Zaginanie obiektów

Opcja służy do zaginania obiektów (ang. bending) wokół zdefiniowanej osi. Opcja dostępna jest:

• poprzez kliknięcie polecenia Edycja / Edytuj obiekty / Zaginanie
• Kliknij przycisk .

Opcja dostępna jest dla następujących typów konstrukcji: powłoka i konstrukcja objętościowa.

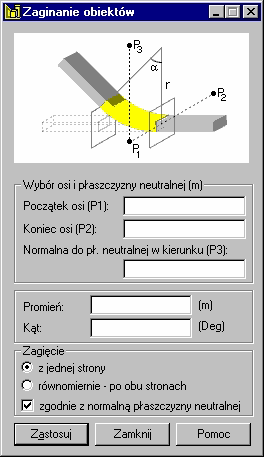

Aby zgiąć obiekt, należy:

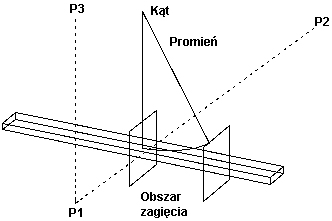

1. Określić początek i koniec osi (tzn. punkty P1 i P2)
2. Określić położenie punktu P3, czyli wyznaczyć normalną do płaszczyzny neutralnej (płaszczyzna przechodząca przez punkty P1 i P2 i prostopadła do zdefiniowanego kierunku normalnego); płaszczyzna neutralna określa taki obszar, w którym materiał podczas zaginania nie jest ani ściskany, ani rozciągany; przy dodatniej wartości kąta materiał znajdujący się powyżej osi (tzn. wzdłuż odcinka P1 — P2) jest ściskany, a materiał znajdujący się poniżej osi — rozciągany
3. Podać wartość promienia zagięcia i kąta zagięcia.
4. Określić rodzaj zagięcia:
   • Z jednej strony;

     w tym przypadku płaszczyzna neutralna przechodzi przez początek obszaru, który ma zostać zagięty (początek po dokonaniu operacji pozostaje bez zmian);

     dla tego typu zagięcia dostępna jest opcja Zgodnie z normalną do płaszczyzny neutralnej, która określa część (stronę) obiektu, który ma zostać zagięty; poniższy rysunek przedstawia sytuację, gdy prawa część obiektu jest zaginana (zgodnie z normalną do płaszczyzny neutralnej).


   • Równomiernie — po obu stronach;

     w tym przypadku płaszczyzna neutralna przechodzi przez środek obszaru, który ma zostać zagięty (zarówno początek, jak i koniec obszaru po dokonaniu operacji zostają zagięte); dla tego typu zagięcia NIE jest dostępna opcja Zgodnie z normalną do płaszczyzny neutralnej.

5. Kliknąć przycisk Zastosuj.
