Este tutorial foi projetado para aqueles que desejam pegar projetos criados no Autodesk Revit e adicionar efeitos de renderização profissionais no 3ds Max.
Para compartilhá-lo com o 3ds Max, é possível exportar os dados do Revit como um arquivo FBX. Este formato é o preferido para outras pessoas (como DWG), porque pode incluir metadados de cena, bem como informações de geometria, material e iluminação.
No 3ds Max, é possível importar o arquivo FBX ou usar o Gerenciador de vínculos de arquivo para manter um vínculo ao vivo com o projeto no Revit. Isso permite atualizar a cena no 3ds Max após usar o Revit para editar a cena. Este tutorial demonstra a técnica de vinculação de arquivo.

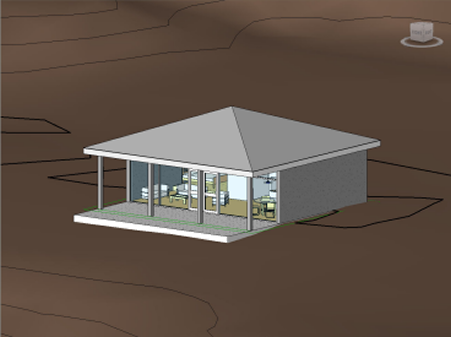

A casa de praia em uma vista do Revit
No 3ds Max, você pode utilizar materiais, ferramentas de iluminação e câmeras para criar renderizações fotorrealistas com base no modelo do Revit.

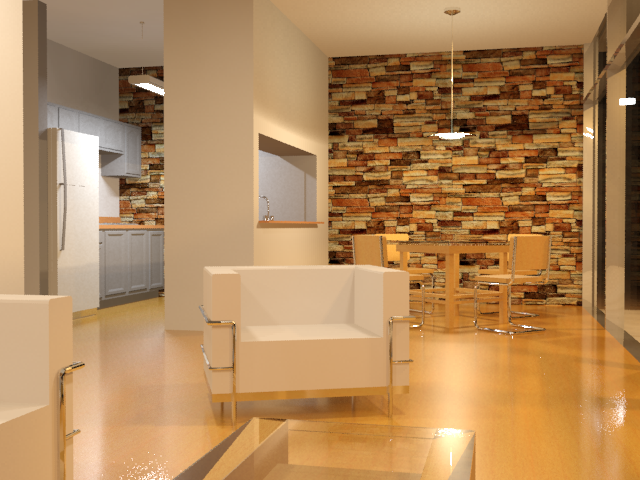

Interior da casa de praia renderizado no 3ds Max
Neste tutorial, você aprenderá a:
- Prepare os arquivos de cena criados no Autodesk Revit para exportação para o 3ds Max.
- Vincule o Revit FBX ao 3ds Max, execute renderizações de teste e faça os ajustes necessários.
- Adicione um Portal do céu para melhorar a iluminação diária interna de uma estrutura fechada.
- Edite a cena vinculada no Revit e veja os resultados no 3ds Max.
- Utilize o Scene Explorer para organizar os objetos criados no Revit.
- Edite propriedades de objetos do Revit no 3ds Max.
Nível de capacitação: intermediário
Tempo para ser completado: 1 hora e meia
Preparação para este tutorial
- Se você ainda não tiver feito o download dos arquivos do tutorial (cenas MAX e outros recursos), efetue o download e descompacte em uma pasta de projeto chamada tutoriais \Autodesk 3ds Max 2016. Consulte Onde encontrar os arquivos de tutorial.
- Na barra de ferramentas Acesso rápido, clique em
(Pasta de projeto) e defina seu projeto atual para Tutoriais Autodesk 3ds Max 2016.
