O recurso de Análise de iluminação do 3ds Max pode ajudar a avaliar como o espaço interior ou exterior é iluminado em diferentes horas do dia, ou como os interiores são afetados por vários sistemas de iluminação criados pelo homem.
Neste tutorial, você usará um objeto Medidor de luz do 3ds Max para avaliar como a intensidade da luz de uma origem de luz natural afeta a iluminação de uma quadra de tênis interna. Você renderizará a cena e exportará os dados do Medidor de luz para um arquivo do Excel, tornando-o disponível para ser analisado por terceiros. Além disso, você irá sobrepor a imagem com uma camada de leituras de Medidores de luz para obter uma representação mais visual da intensidade da iluminação.
Neste tutorial, você aprenderá a:
- Use o Assistente de análise de iluminação para preparar uma cena para análise de iluminação
- Crie um sistema de luz natural
- Use um arquivo de dados de clima para definir a intensidade da luz do sistema de luz natural
- Crie uma Medidor de luz e ajuste sua densidade de ponto de amostragem
- Ajuste o intervalo do feedback de cores do Medidor de luz
- Converta os dados do Medidor de luz para o formato de planilha

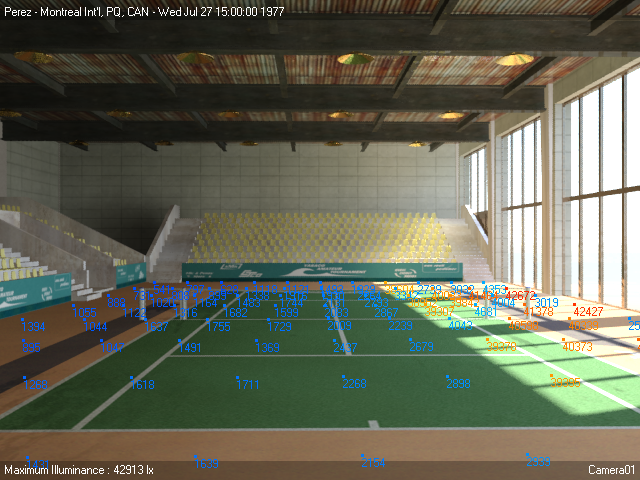

- Sobreponha os dados do Medidor de luz em uma imagem renderizada de cena
Nível de habilidade: Intermediário
Tempo para ser completado: 1 hora
Preparação para este tutorial
- Se você ainda não tiver feito o download dos arquivos do tutorial (cenas MAX e outros recursos), efetue o download agora e descompacte-os em uma pasta de projeto denominada \Autodesk 3ds Max 2016 tutorials. Consulte onde encontrar os arquivos de tutorial.
- Na barra de ferramentas Acesso rápido, clique em
(Pasta do projeto) e defina seu projeto atual como Autodesk 3ds Max 2016 Tutorials.
