Para projetar vigas mestre pré-tensionadas usando a Análise da linha da viga mestre (pré-lançamento)

A Análise da linha da viga mestre permite rever, ajustar e validar o projeto de todas as vigas mestre pré-tensionadas para qualquer ponte de concreto que você selecionar. Visualize os resultados iniciais na tela ou compre a documentação detalhada do projeto de viga mestre (no formato PDF) usando créditos da nuvem.

Selecione uma ponte e adicione informações sobre seu projeto usando o cartão de recursos Análise da linha da viga mestre. Após você ter inserido as informações do projeto, pressione Iniciar a análise no cartão de recursos Análise da linha da viga mestre. As informações do projeto que você inserir aparecem no bloco de margens e carimbo da documentação detalhada do projeto de viga mestre.

Nota: Assista ao Playlist de vídeo do Bridge Design para obter mais informações.

Para adicionar as informações do projeto

1. Selecione o projeto de ponte desejado.
2. Clique em .
   Nota: O deck da ponte é ocultado automaticamente, para que você possa se focar nas vigas mestre. Para alternar de visibilidade do deck, clique em
3. Clique em Informações do projeto no cartão de recursos de análise da linha da viga mestre.

   Insira valores para o Nome do projeto, Nome da empresa, Nome e Endereço no painel Informações do projeto que será exibido. As informações do projeto que você inserir aparecem no bloco de margens e carimbo da documentação detalhada do projeto de viga mestre que poderá ser comprada. Você pode também carregar um arquivo de logotipo. Quando você tiver terminado, feche o painel Informações do projeto.

Para projetar vigas mestre pré-tensionadas usando a Análise da linha da viga mestre

Após você ter inserido as informações do projeto, inicie sua análise.

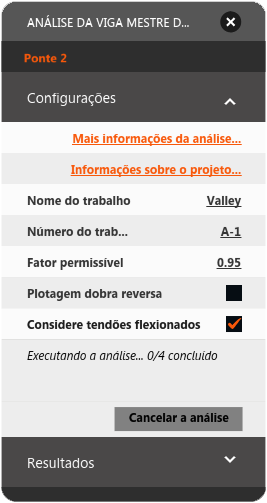

1. Insira um Nome de trabalho e um Número do trabalho no cartão Análise da linha da viga mestre.
2. Selecione Plotagem de dobra reversa ou deixe esta opção não selecionada. Isso não tem efeito nos resultados na tela.

   A plotagem da dobra reversa afeta as representações gráficas que você receberá na documentação detalhada do projeto da viga mestre, caso decida comprar o relatório completo. A plotagem da dobra reversa altera a direção dos momentos de dobra, mas não altera a direção dos momentos de torsão.

3. Clique em Iniciar a análise.
   O serviço irá começar a análise em cada viga mestre de sua ponte.



   Pode levar alguns minutos para que os seu resultados da análise da viga mestre sejam carregados.
4. Quando a análise estiver concluída, você pode passar o cursor do mouse sobre vigas mestre individuais para visualizar os resultados na tela.
   Nota: O InfraWorks 360 identifica na tela se as vigas mestre em sua ponte atendem ou não os requisitos do projeto.

   • Se uma viga mestre exceder os parâmetros do projeto, a mesma será realçada em rosa em sua ponte.
   • Se uma viga mestre estiver prestes a exceder a análise dos parâmetros do projeto, a mesma será realçada em laranja em sua ponte.
   • Se uma viga mestre satisfazer os parâmetros do projeto, ela não será realçada.

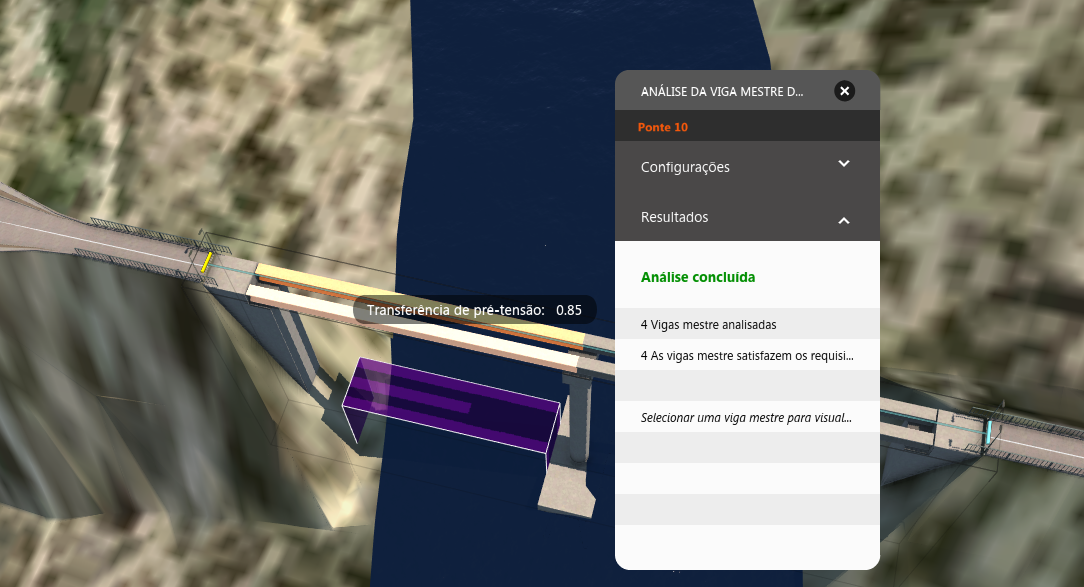

   No exemplo abaixo, todas as vigas mestre atenderam os parâmetros do projeto. Passar o cursor do mouse sobre a viga mestre exibiu uma relação de desempenho de transferência de pré-tensão de 0,77, o que representa o projeto sobre o valor permissível na posição crítica ao longo da viga mestre.

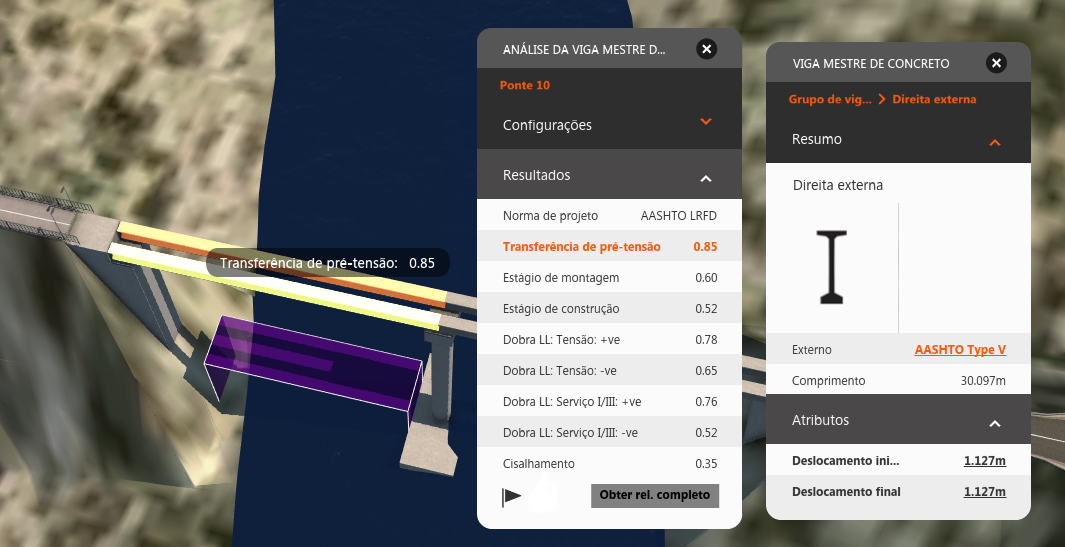

5. Selecione uma viga mestre individual para visualizar os resultados da análise para aquela viga mestre usando o cartão de recursos na tela.

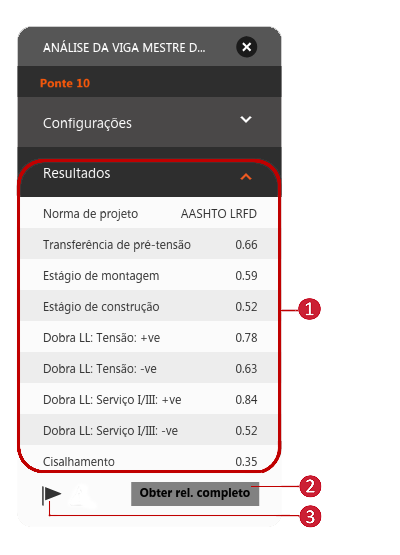

Para rever os resultados da Análise da linha da viga mestre

Os resultados principais podem ser visualizadas no cartão de recursos na tela. Isso não requer créditos da nuvem. Você poderá efetuar alterações em seu projeto de ponte na tela e executar novamente a análise na tela quantas vezes desejar antes de comprar um relatório completo. Norma de desenho: a análise da linha da viga mestre executa a análise em todas as vigas mestre pré-tensionadas usando a norma de projeto da ponte. Você pode alterar a norma do projeto para uma ponte a qualquer momento. Relação de desempenho: os seguintes resultados da análise são relações de desempenho que representam o projeto sobre o valor permissível na posição crítica ao longo da viga mestre selecionada: Transferência de pré-tensão: projeto na transferência da pré-tensão para o estágio da viga mestre. Estágio de erguer: projete ao colocar a viga mestre pré-moldada na posição. Estágio da construção: projete a moldagem da laje do deck (e diafragmas onde aplicável). Dobra LL: Serviço I/III: +ve: Serviço/Melhor do estado do projeto para a máxima dobra positiva/enganchamento Dobra LL: Serviço I/III: +ve: Serviço/Melhor do estado do projeto para a máxima dobra negativa/curvatura Dobra LL: Serviço I/III: +ve: Serviço/Habilidade do estado do projeto para a máxima dobra positiva/enganchamento Dobra LL: Serviço I/III: +ve: Serviço/Habilidade do estado do projeto para a máxima dobra negativa/curvatura Cisalhamento: capacidade de cisalhamento do projeto ao longo do comprimento da viga mestre. Quando você estiver pronto, poderá usar créditos da nuvem para comprar a documentação detalhada do projeto da viga mestre para uma ponte selecionada. Antes de você comprar o relatório completo é possível visualizar ou baixar uma amostra completa no formato PDF. Consulte: Relatório de amostra da análise da linha da viga mestre. Quando você selecionar Obter o relatório completo, o InfraWorks 360 cria um nova proposta em seu modelo para que seja possível comparar os projetos. O relatório completo contém: Resumo do projeto de viga mestre Cálculos de projeto de viga mestre Cálculos do fator de sobrecarga transversa Estruturas da carga da análise Dados do modelo analítico Nota: Ao comprar o relatório completo, a Análise da linha da viga mestre também gera um modelo completo de sua ponte que você também pode abrir e trabalhar com a versão independente do Autodesk Structural Bridge Design. Uma vez concluída a análise da linha da viga mestre, clique no ícone junto ao botão Obter o relatório. Se você tiver o Autodesk Structural Bridge Design 2016 instalado, o modelo de linha de viga mestre que contém a viga mestre selecionada será aberto diretamente no aplicativo para que seja possível continuar com o projeto detalhado. Se você não tiver ele instalado, será direcionado para um site da Web onde poderá obter mais informações sobre o Autodesk Structural Bridge Design. Exibe o registro de mensagens.

Informações adicionais

Consulte FAQ sobre os crédito na nuvem do Autodesk A360 para obter mais informações sobre os créditos na nuvem.
