Modifique o tamanho, comprimento ou colocação do bueiro utilizando meta-alças e alças diretamente no modelo.
Nota: Para modificar a solução de bueiro (número de cilindros, forma, material, e assim por diante) utilize o cartão de recursos do bueiro. Consulte Para modificar a solução do bueiro.
- Aproxime o zoom para visualizar o bueiro.
Dica: realce os bueiros no Navegador de modelo para visualizá-los com mais facilidade.
- Clique em um bueiro para selecioná-lo e exiba suas meta-alças de edição na tela. Nota: As meta-alças e alças estão disponíveis somente no modo de edição. Clique com o botão direito do mouse no bueiro e selecione Editar ou selecione
na Barra de utilitários. - Utilize as meta-alças de transformação e as alças para modificar a posição e o tamanho do bueiro no modelo:
|

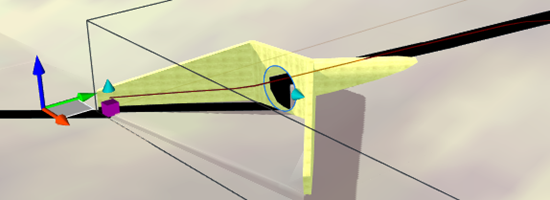

Use as meta-alças e alças de transformação padrão do InfraWorks 360 para reposicionar um bueiro ou para alterar seu comprimento. |
|

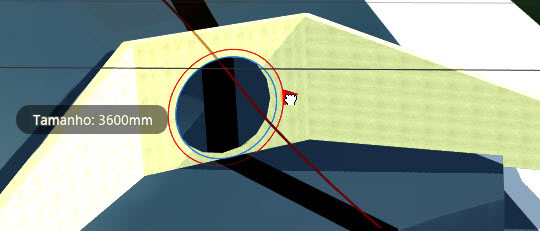

Aproxime o zoom no bueiro para visualizar o diâmetro do bueiro ou a alça da caixa de extensão do vão do bueiro. Utilize a alça no cilindro do bueiro selecionado para ajustar seu diâmetro. Neste exemplo, o círculo vermelho mostra o novo diâmetro: 3.600 mm ampliado de 3.150 mm. |
