Para modificar a solução do bueiro

Modifique as configurações da solução do bueiro para o número de cilindros, forma do cilindro, material, valores n de Manning, configuração da embocadura e as condições de água à jusante.

Nota: Para modificar a posição, comprimento ou tamanho de um bueiro use meta-alças e alças no modelo.

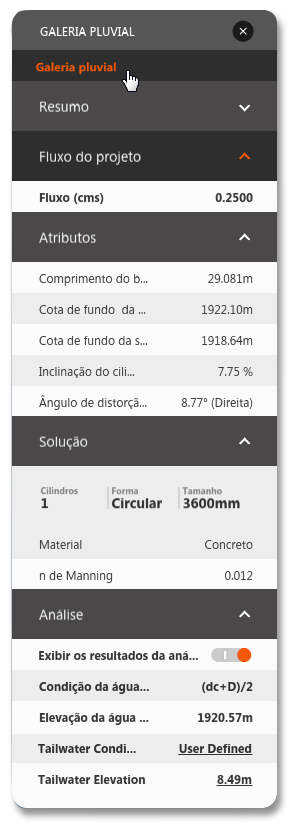

1. Clique no bueiro para exibir seu cartão de recursos.
2. Clique com o botão direito do mouse no bueiro e selecione Editar ou selecione na Barra de utilitários para entrar no modo de edição.
3. Clique em um campo editável na seção Análise e solução para alterar um valor.

Fluxo do projeto: O valor do fluxo é para bueiros manualmente colocados onde não houver uma bacia hidrográfica próxima. Se o bueiro estiver dentro de uma bacia hidrográfica, o valor pico do fluxo é utilizado. Os valores padrão de 7 cfs ou 0,25 cms podem ser usados para dimensionar um bueiro se não houver informações de fluxo disponíveis. Atributos: Ajuste o comprimento do bueiro e as elevações da embocadura usando as meta-alças e as alças no modelo. O Ângulo de distorção do cilindro reporta o ângulo real. Na maioria dos casos, o ângulo não deve exceder 45%. Solução: Entre no modo de edição para editar os valores da solução. Clique em um campo para exibir as opções e edite os valores. Barril: 1 ou 2 (ou mais) Forma: caixa ou circular Tamanho: (inicialmente determinados pelo fluxo de dados; altere o tamanho usando a alça na tela) Material: concreto ou metal n de Manning: 0,012 para concreto; 0,024 para metal corrugado Configuração da embocadura: quadrada ou retangular. As configurações de embocadura correspondem a uma seleção de configurações de embocadura da Federal Highway Administration (FHWA) HDS-5 Table A. Análise: Condições de jusante: as condições padrão usam o valor FHWA - recomendado (dc+D)/2, ou a média da profundidade crítica dos bueiros e o diâmetro ou elevação do bueiro. Clique na condição padrão para selecionar outras opções:
