Adicione bueiros manualmente, um de cada vez. Este método é especialmente útil para adicionar um bueiro onde uma análise da bacia hidrográfica não identifica uma bacia hidrográfica para uma parte de uma estrada.
Alternativamente, selecione o projeto de estrada e selecione Adicionar bueiros no menu de contexto. Se você tiver executado uma análise da bacia hidrográfica para a área, incluindo o projeto de estrada, isso irá adicionar bueiros em cada localização em que um córrego cruza o projeto de estrada selecionado.
Quando você adiciona manualmente bueiros em localizações sem uma bacia hidrográfica próxima, o Drainage Design utiliza o valor do fluxo do projeto no cartão de recursos do bueiro para gerar dados da análise.
- Clique em
. - Clique com o botão esquerdo do mouse na posição inicial, arraste o cursor ao longo de fluxo e através de estrada, clique duas vezes na posição final ou clique com o botão direito do mouse em Finalizar trecho.
O Drainage Design exibe o novo bueiro.
- Aproxime o zoom para ver o bueiro ou exibir o gráfico do perfil longitudinal e clique no diamante na localização do bueiro.
- Para localizar bueiros pequenos, no Gerador de modelo, clique no recurso Bueiro e, a seguir, escolha Visualizar na tabela de dados a partir de seu menu de contexto. Clique em um bueiro na tabela para exibir seu cartão de recursos.
|

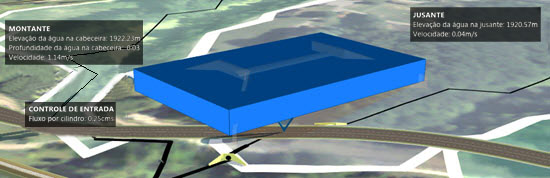

Após adicionar um bueiro, aproxime o zoom para visualizá-lo. Clique no bueiro para exibir os dados de análise e cartão de recursos na tela. |
