Utilize Adicionar bueiros para adicionar um ou mais bueiros para um projeto de estrada, onde quer que os córregos cruzam a estrada. Examine e modifique uma solução de proposta de bueiro.
Para adicionar um bueiro onde uma análise da bacia hidrográfica não identifica uma bacia hidrográfica para uma parte de uma estrada, consulte Para adicionar um bueiro manualmente.
- Utilize a análise do sistema fluvial para identificar onde os córregos cruzam uma estrada.
Para obter mais informações, consulte Para analisar bacias hidrográficas a partir de um ponto de saída ou de um projeto de estrada.

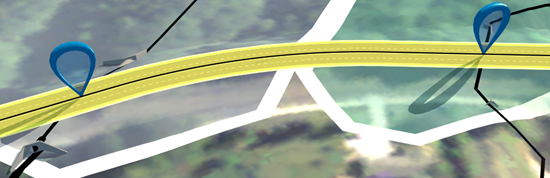

O Drainage Design exibe um pino em cada localização de cruzamento.
- Clique no projeto de estrada para selecioná-lo. Clique em
na Barra de utilitários para entrar no modo de edição. - Clique com o botão direito do mouse no projeto de estrada e selecione Adicionar bueiros a partir do menu de contexto.
O Drainage Design adiciona um bueiro em cada cruzamento de córrego, como segue:
- Coloca os bueiros na intersecção do início das elevações da rodovia.
- Utiliza o fluxo do sistema fluvial (Q100) e de elevação da rodovia na intersecção.
- Utiliza um relação máxima de 1.5:1 de profundidade da cabeceira para o diâmetro (HW/D) para dimensionar o barril do bueiro.
- Examine e modifique a solução de bueiro como necessário.
Nota: Uma análise do sistema fluvial pode não pegar todos os fluxos de córregos que cruzam um projeto de estrada. Complemente a inserção automática de bueiros utilizando a ferramenta de bueiros para adicionar manualmente um bueiro.
