Efetua o esboço de coberturas em um modelo ou proposta. As coberturas são modeladas na superfície do terreno, e também podem ser utilizadas para nivelar o terreno, criar furos de terreno, especificar áreas a serem evitadas e criar modificações da superfície. Também é possível adicionar ou modificar áreas de cobertura para refletir parques, áreas vazias e áreas de estacionamento, etc.
Utilize o estilo de cobertura Furo no Terreno para renderizar parte de uma área do terreno como um furo. Este estilo é útil para cortar aberturas retangulares com uma aresta limpa em uma superfície. Por exemplo, se você está modelando uma linha ferroviária, o Furo em Terreno pode exibir as entradas da estação abaixo do solo.
Para adicionar uma área de cobertura ou um furo no terreno
- Clique em
.
- Clique em um estilo de cobertura para selecionar o estilo para sua cobertura. Selecione um estilo de cobertura de Furo de terreno, caso um furo de terreno seja desejado.
Nota:

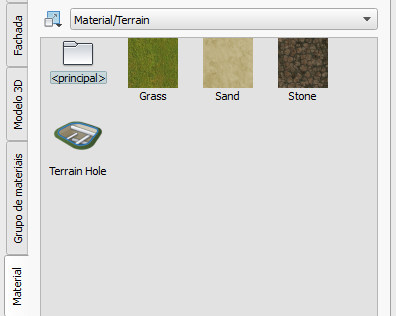

- Há três três texturas de terreno em multi-escalas disponíveis como estilos de material no catálogo Materiais/Estilo de terreno.
- Caso você deseje usar estilos diferentes dos mostrados no catálogo Selecionar estilo de desenho, poderá criar e editar os estilos de cobertura usando a paleta Estilos. Consulte Sobre a edição de estilos para obter mais informações.
- Após você ter desenhado uma cobertura, poderá modificar seu estilo. Consulte Para aplicar estilos aos recursos individuais para obter mais informações.
- Há três três texturas de terreno em multi-escalas disponíveis como estilos de material no catálogo Materiais/Estilo de terreno.
- Efetue o croqui da área de cobertura no modelo ou na proposta.
Nota: Para tornar plana uma área de cobertura, consulte Para formar o terreno.
Ação Resultado Visual Clique no ponto inicial para a área de cobertura e clique em cada canto. Clique duas vezes para concluir a área.
O limite é preenchido pelo estilo de cobertura selecionado.
As áreas de cobertura são uma camada da Superfície no Navegador de modelos, e as informações sobre elas aparecem na paleta Propriedades. O número de áreas de cobertura, bem como informações (como a área) aparecem na seção Cobertura do Gerenciador de propostas.
Dicas avançadas
Atribuir o material de cor transparente a uma cobertura renderiza o recurso de cobertura com um material transparente. Se existirem outros elementos de cobertura (com materiais não transparentes atribuídos a eles) cobrindo a mesma área, a cobertura transparente exibirá esses materiais.
Atribua uma textura de terreno em multi-escala (Grama, Areia ou Pedra no catálogo de materiais/terreno) para obter um estilo de área de cobertura para resultados visuais otimizados.
