Sobre os recursos de desenho

Utilize as ferramentas de desenho ou projeto para adicionar recursos a um modelo. Você será solicitado a selecionar um estilo de desenho no catálogo Selecionar estilo de desenho que será exibido.

Há dois tipos de ferramentas de desenho:

• Ferramentas de desenho, para desenho de peso leve, recursos mais simples
• Ferramentas de desenho de projeto para desenhar recursos 3D compatíveis com a geometria avançada e ferramentas de análise. Você pode acessar as ferramentas de desenho de projetos a partir de seus conjuntos de ferramentas de projeto dedicadas:

Clique em para escolher o tipo de recurso que você deseja desenhar.

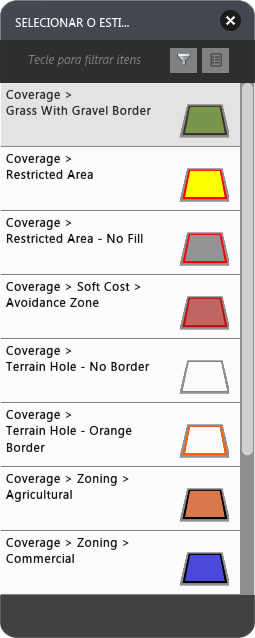

O exemplo abaixo mostra o catálogo Selecionar o estilo de desenho que aparece quando você escolher desenhar uma área de cobertura ao clicar em , a ferramenta Desenhar coberturas. Caso você deseje usar estilos diferentes dos mostrados no catálogo Selecionar estilo de desenho, poderá criar e editar novos estilos para qualquer tipo de recurso usando a paleta Estilos. Consulte Sobre a edição de estilos para obter mais informações.

Após você ter selecionado um estilo de desenho, poderá iniciar desenhar em seu modelo ou proposta. Clique com o botão esquerdo do mouse na localização desejada em seu modelo para começar a desenhar um recurso que usa o estilo que você selecionou. É possível desfazer quase qualquer alteração no modelo ou proposta que é feita na sessão atual. Pressione Ctrl + Z para desfazer.

Ao criar um esboço, é possível inserir um valor específico ou arrastar até o tamanho desejado. As informações sobre o tamanho do recurso são exibidas e atualizadas. Os valores usam a unidade de medida atual. É possível mover a caixa de valor arrastando-a para uma localização diferente.

Nota: Se você for um usuário do Roadway Design, Bridge Design e/ou Drainage Design for InfraWorks 360, poderá também desenhar recursos do projeto que usam a geometria avançada e análise, tal como projeto de estrada, pontes, bacias hidrográficas e recursos de drenagem.

• Clique em para esboçar os recursos do Roadway Design.

  Consulte Para adicionar ou estender um projeto de estrada para obter mais informações.

• Clique em para esboçar os recursos do Bridge Design.

  Consulte Para adicionar ou modificar pontes para obter mais informações.

• Clique em para esboçar os recursos do Drainage Design.

  Consulte Sobre o Drainage Design para obter mais informações.
