Quando você usar a ferramenta Criar o modelo de energia para criar um modelo de energia com base em elementos de construção, o Revit irá criar três vistas para ajudá-lo a entender a geometria do modelo analítico.
- Modelo de energia 3D
- Espaços analíticos
- Superfícies analíticas
Use estas vistas como segue:
- Antes de enviar o modelo de energia para a simulação de energia, examine as vistas para assegurar que o modelo esteja bem definido e que reflita com precisão sua intenção.
- Quando uma simulação de energia retorna resultados inesperados, use as vistas para solucionar problemas com o modelo. Considere a possibilidade de alterar o modelo e ajustar os parâmetros de resolução de espaço analítico e resolução de superfície analítica. Consulte Solução de problema: análise de energia.
Modelo de energia 3D
Quando você clica em Criar o modelo de energia, o Revit cria o modelo de energia e o exibe em uma vista 3D denominada Modelo de energia 3D. A nova vista é listada no Navegador de projeto em Vistas 3D.
A vista Modelo de energia 3D utiliza as configurações na caixa de diálogo Visibilidade/Gráficos para ocultar algumas categorias de elementos de construção e para aplicar 50% de transparência para outras categorias de modelo, como pisos e telhados. A vista também exibe os espaços analíticos e as superfícies analíticas projetadas sobre os elementos de construção.
Utilize a vista para compreender como o Revit interpretou os elementos de construção para criar um modelo de energia. Você pode efetuar o pan, zoom e rotacionar o modelo de energia para examiná-lo mais de perto. Além dos elementos de construção no modelo, você pode visualizar e selecionar os seguintes tipos de elementos:
-
Superfícies analíticas: superfície da análise de energia
No modelo de energia, selecione um destes elementos e, na paleta Propriedades, verifique o parâmetro Tipo de superfície para assegurar que ele seja interpretado corretamente. Por exemplo, certifique-se de que uma superfície analítica com base em uma parede tenha o tipo de superfície correta da parede interna ou externa, como apropriado.
-
Espaços analíticos: espaço da análise de energia
No modelo de energia, selecione um destes elementos e, na paleta Propriedades, verifique o parâmetro Nome do ambiente para ver o ambiente definido que ele representa. Se nenhum nome de ambiente estiver listado, o espaço analítico foi definido por superfícies analíticas. Verifique seu volume e área para assegurar que eles estão apropriadamente dimensionados.
Para aprimorar sua compreensão do modelo de energia, crie vistas duplicadas da vista do modelo de energia 3D e ajuste as configurações de Visibilidade/Gráficos. Em uma vista duplicada, por exemplo, você pode desejar ocultar todos os elementos do modelo (desative as caixas de seleção para todos os itens listados na guia Categorias de modelo) e exiba somente os espaços analíticos (listados na guia Categorias analíticas). Em outra vista duplicada, você pode ocultar elementos do modelo e exibir somente as superfícies analíticas. Consulte Especificar a visibilidade da categoria do elemento. Examine estas vistas para identificar áreas onde o modelo de construção pode ser aprimorado para melhor suportar a análise de energia ou para solucionar a origem dos problemas com os resultados da análise.

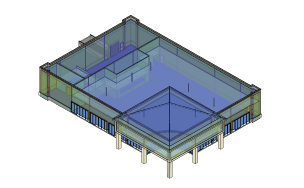

| Espaços analíticos no modelo de energia | Superfícies analíticas no modelo de energia |
|
|
Espaços analíticos
A vista Espaços analíticos é uma tabela que lista os espaços analíticos individuais no modelo de energia. Estes espaços foram criadas para o modelo de energia com base na definição ambientes no modelo de construção e elementos do Revit que sejam de delimitação de ambiente.
A tabela lista a área e o volume de cada espaço, bem como a área total e o volume de todo o modelo. Se um espaço analítico tiver base em um ambiente, o nome do ambiente também é listado.
Revise a tabela, procurando pelo seguinte:
- espaços inesperadamente grandes ou pequenos
- os ambientes cuja área ou volume é maior ou menor do que o esperado
- área total e volume que são maiores ou menores do que o esperado
Para examinar um determinado espaço analítico, selecione-o na tabela e utilize a ferramenta Realçar no modelo para ver o mesmo em um Modelo de energia 3D.
Superfícies analíticas
A vista Superfícies analíticas é uma tabela que lista as superfícies analíticas individuais no modelo de energia. Estas superfícies foram criadas para o modelo de energia com base nos espaços analíticos.
A tabela lista a área de cada superfície, o número de superfícies daquele tamanho e tipo de abertura (como uma porta ou janela) ou o tipo de superfície (como uma parede interna, parede externa, telhado, sombra, forro ou laje).
Revise a tabela, procurando pelo seguinte:
- superfícies inesperadamente grandes ou pequenas
- tipos de superfície ou tipos de abertura que não coincidem com as suas expectativas
- uma área da superfície analítica total que seja maior ou menor do que o esperado
Para examinar uma determinada superfície analítica, selecione-a na tabela e utilize a ferramenta Realçar no modelo para ver a mesma em um Modelo de energia 3D.
