Использование ручек для редактирования линий в 2D-фасаде

Эта процедура используется для редактирования линий в 2D фасаде. Можно назначать выбранные линии фиксированным экранным компонентам, которые определяют отображение каждого создаваемого фасада, или назначать линии своим заданным экранным компонентам. Назначив линии экранным компонентам, можно изменять свойства экранного представления (видимость, цвет, слой, толщину линии, тип линии и масштаб для типа линии) с целью изменить отображение линий.

1. Выбор фасада.

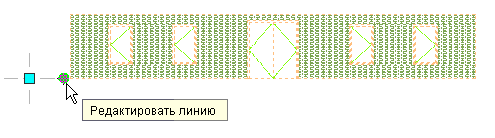

2. Выберите ручку "Редактирование линии".


   Открывается вкладка "Редактирование по месту".

3. Щелкните вкладку "Контекстное редактирование"панель "Профиль"Показать, чтобы показать фасад.
4. Выберите линии для редактирования.
5. Щелкните вкладку "Контекстное редактирование"панель "Профиль""Редактировать компонент".

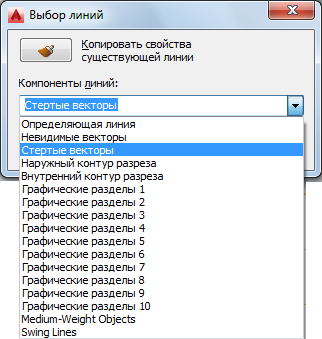

6. Выберите компонент, для которого будут указаны линии. Например, если требуется сделать линии видимыми, выберите значение "Стертые вектора" для опции "Компонент линии".


   Можно также нажать (Копировать свойства существующих линий) и выбрать в фасаде линии, компонент отображения которых требуется скопировать.

7. Нажмите "OK".
8. Чтобы завершить редактирование линий, щелкните вкладку "Контекстое редактирование"панели "Правка""Готово" , сохранив все изменения, либо щелкните вкладку "Контекстое редактирование"панель "Правка""Отмена" , чтобы отказаться от них и выйти из режима контекстного редактирования.
