Эта процедура используется, чтобы определить разделы, формируемые внутри фасада при его создании. В качестве спецификации каждого раздела указывается его расстояния от линии фасада.
Можно визуально определить местоположение раздела, просматривая линию фасада по ее контуру в изометрической проекции. В этой проекции можно использовать ручки для перемещения раздела.

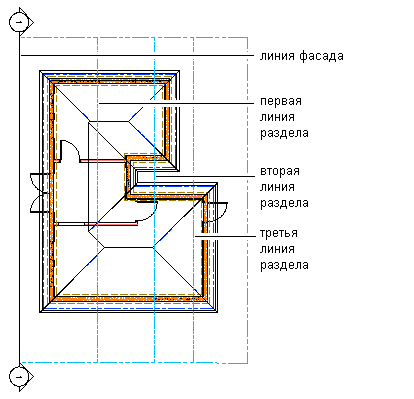

Линия фасада с графическими разделами
Можно управлять весом линий и другие свойствами отображения графических разделов для добавления фасаду уровней глубины.
- Дважды щелкните на линии фасада, которую требуется изменить.
- В палитре свойств раскройте вкладку "Основные", а затем "Размеры".
- Щелкните на параметре для опции "Разделы", а затем добавьте или удалите разделы.
Если требуется… то... создать графический раздел, нажмите
. Чтобы изменить расстояние от линии фасада по умолчанию, выберите графический раздел, щелкните на его значении и введите новое. изменить длину графического раздела, выберите раздел, щелкните на его значение и введите новое. удалить графический раздел, выберите графический раздел и нажмите на
. - Нажмите "OK".
