Эта процедура используется для изменения нижнего выступа любого фасада, привязанного к линии фасада. Можно изменять нижний выступ линии фасада до или после создания основанного на ней фасада. Если нижний выступ изменяется после создания фасада, необходимо откорректировать фасад с целью отображения изменений.
Можно также изменять нижний выступ фасада с помощью палитры свойств.
- На плавающей панели "Вид" щелкните раскрывающийся список "Вид"
"ЮЗ изометрия"
. - Выберите линию фасада, которую хотите изменить.
- Выберите ручку "Границы модели" для отключения режима границ модели по высоте.
Если используются границы модели, то нижний выступ по умолчанию находится на 1 фут ниже плоскости XY.
- Выберите ручку "Нижний выступ".

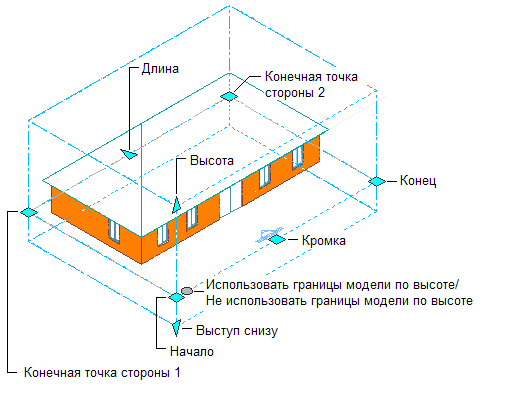

Наблюдение ручек фасада в 3D виде
- Перемещайте ручку, пока на экране не появится нужное значение нижнего выступа, нажмите на значение или введите его.
- Щелкните правой кнопкой мыши и выберите опцию "Отменить выбор" для отключения ручек.
