Первым шагом при создании фасадов является чертеж линии фасада, относящейся к используемой модели здания. Линия фасада определяет границы вертикальной проекции модели здания.
Создание фасадного объекта на основе линии фасада
При создании фасада на основе линии фасада необходимо указать тип создаваемого фасадного объекта.
| Когда создается ... | в результате получается ... |
|---|---|
| объект 2D фасада, | ортогональная проекция модели здания. |
| объект 3D фасада, | участок модели здания, определенный линией фасада. |
Наблюдение линии фасада
На виде в плане линия фасада отображается так, как она должна выглядеть в конструкторской документации.

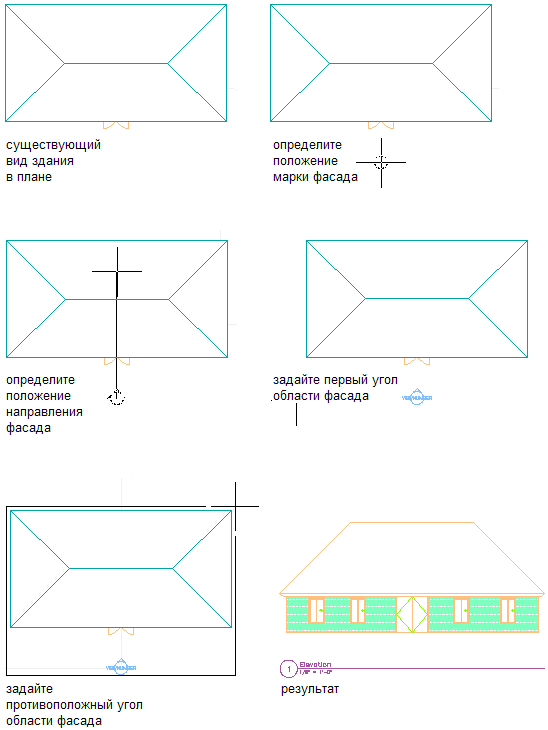

Создание фасада

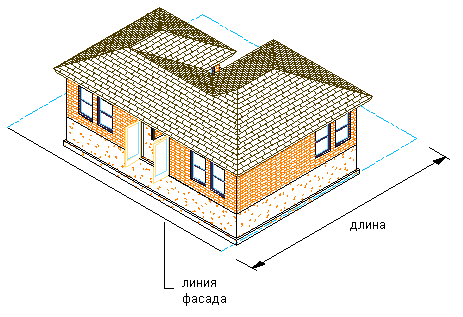

В изометрическом виде эта же линия фасада сечения отображается в границах, определяющих глубину вертикальной проекции.

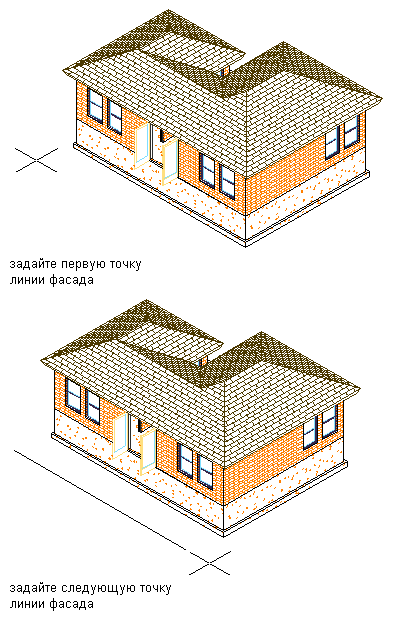

Изображение линии фасада в 3D виде
Готовая линия фасада в 3D виде
Изменение линии фасада
Можно изменять линию фасада с целью управления создаваемым фасадом. С помощью ручек линии фасада можно изменять высоту и форму фасада. Можно также добавить нижний выступ к фасаду и создать его графические разделы.
Прежде чем создавать фасад, можно изменить свойства линии фасада. Кроме того, можно изменять свойства линии фасада и обновлять уже созданный фасад.
Использование графических разделов в фасадах
В свойствах линии фасада можно задать графические разделы. Эти разделы добавятся к создаваемому 2D или 3D фасаду. Для графических разделов указываются их расстояния от линии фасада. Можно управлять весом линий и другими свойствами отображения графических разделов для добавления уровней глубины к фасадам. Например, можно отобразить один раздел с большим весом линии, а другой - с малым весом для демонстрации того, что первый раздел находится перед вторым.
