Эти обновления доступны только для подписчиков. В основе многих из этих усовершенствований лежат разработки, представленные на веб-сайте AutoCAD Electrical IdeaStation.
Составной отчет по спецификациям AutoCAD Electrical и Autodesk Inventor

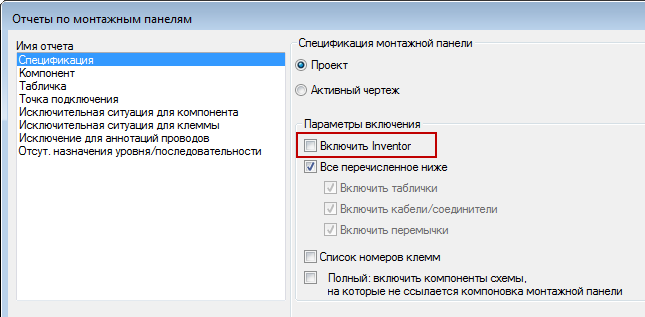

Если проект связан со сборкой Inventor как часть электромеханического проекта, можно создать составной отчет по спецификации. При создании отчета по спецификации монтажной панели доступна возможность включить детали Inventor.
Эта функция позволяет включать в отчет все детали электрических цепей из сборки Inventor. Значение в столбце "Электромеханическая связь" в отчете указывает, является ли компонент частью проекта AutoCAD Electrical или Inventor либо связан и с тем и с другим.
Связывание компонентов на вкладке "Местоположение"
При работе в электромеханическом проекте можно связать компонент AutoCAD Electrical с деталью Inventor непосредственно на вкладке "Местоположение" в Диспетчере проектов.

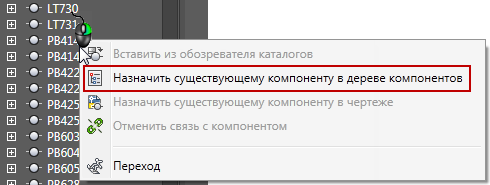

На вкладке "Местоположение" щелкните в дереве правой кнопкой мыши компонент AutoCAD Electrical или деталь Inventor и выберите "Назначить существующему компоненту в дереве компонентов".
Найдите и выберите другое представление в дереве. Поскольку в данном примере сначала был выбран компонент AutoCAD Electrical, следует нажать кнопку Inventor.

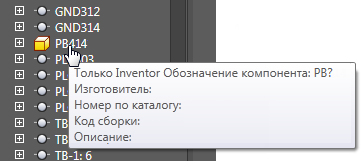

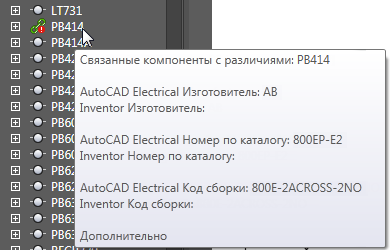

Теперь компоненты связаны друг с другом, однако имеются некоторые различия.

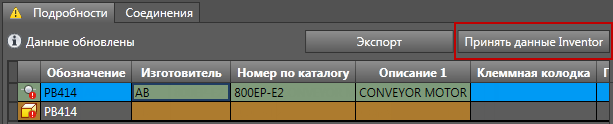

Эти различия можно устранить на панели сведений на вкладке "Местоположение".
Обновление номера позиции элемента

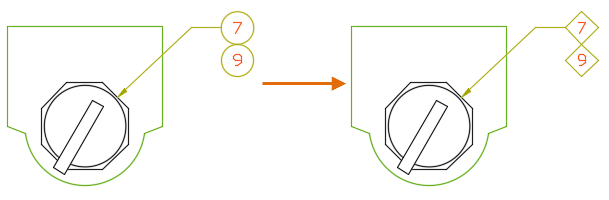

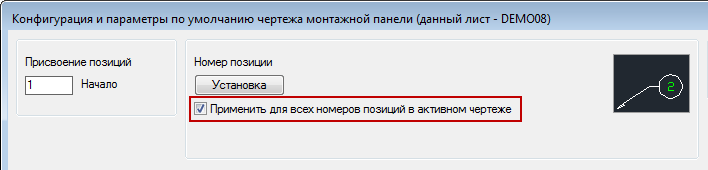

При изменении параметров номеров позиций на панели "Конфигурация чертежа монтажной панели" можно обновить номера позиций и в активном чертеже.
После нажатия кнопки "ОК" каждый номер позиции на активном чертеже обновляется в соответствии с параметрами номера позиции.
Игнорирование ошибок при проверке AutoCAD Electrical

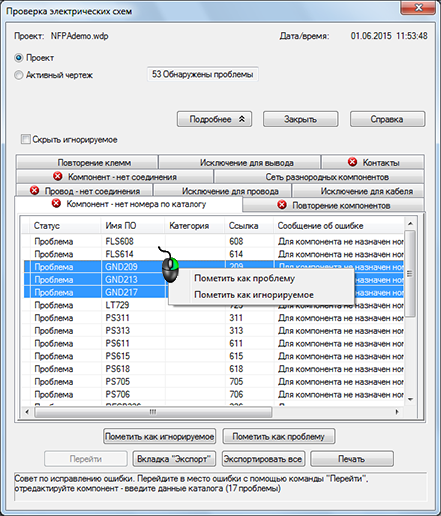

Если в процессе проверки была обнаружена ошибка, которую не требуется устранять, ей можно присвоить статус "Игнорируется".

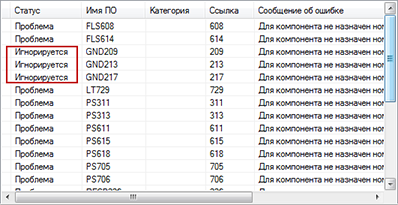

Игнорируемые ошибки отображаются в столбце "Статус".

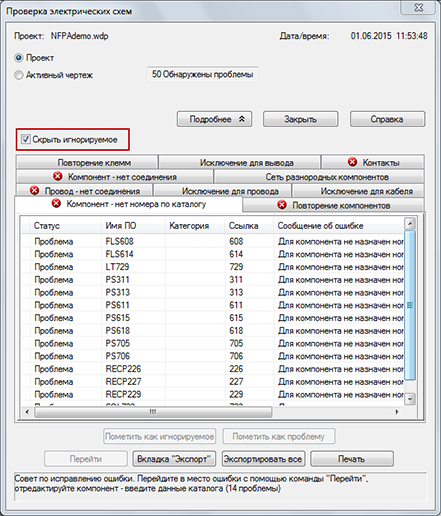

Ошибки, помеченные как игнорируемые, можно скрыть.
Статус ошибки сохраняется при каждом запуске проверки и во всех сеансах AutoCAD Electrical.

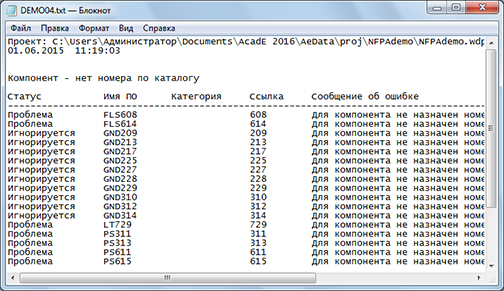

Игнорируемые ошибки отображаются в текстовом файле вывода при экспорте, даже если они скрыты в диалоговом окне. Если ошибка была помечена как игнорируемая, она отобразится в столбце "Статус" в текстовом файле.
Другие усовершенствования
- При вставке компоновочных образов монтажной панели из списка схем параметры сортировки сохраняются между сеансами работы.

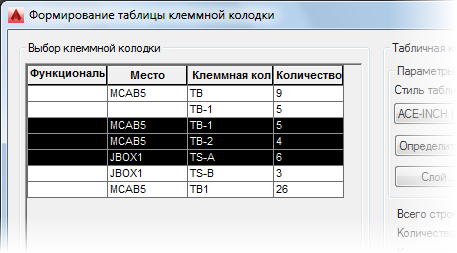

- Выполнять сортировку клеммных колодок можно с помощью инструмента "Формирование таблицы клеммной колодки", щелкнув заголовок столбца. Клеммные колодки создаются в сортированном порядке.
- При добавлении или редактировании стрелок цепей связанные стрелки источника и назначения обновляются автоматически, даже если они находятся на других чертежах.
