Auxiliary Point (Дополнительная точка)
Постановка невидимой тестовой точки, которую можно использовать при построении других элементов геометрии. В случае прикрепления дополнительный точки к другой точке можно автоматически соединить такие две точки звеном.
Дополнительная точка обладает теми же свойствами и типами геометрии, что и стандартная точка. Примеры точек всех типов и описание их свойств см. в следующих разделах:
- Angle and Delta X (Угол и значение дельта X)
- Angle and Delta Y (Угол и значение дельта Y)
- Angle and Distance (Угол и расстояние)
- Delta X and Delta Y (Дельта X, Дельта Y)
- Delta X on Surface (Дельта X на поверхности)
- Interpolate Point (Интерполяция точки)
- Slope and Delta X (Откос и дельта X)
- Slope and Delta Y (Откос и дельта Y)
- Slope to Surface (Откос к поверхности)
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Auxiliary Point Example.pkt

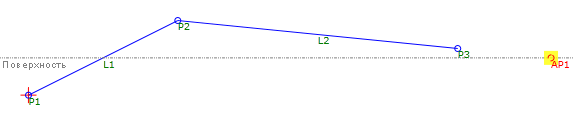

В следующем примере AP1 представляет собой дополнительную точку, вычерченную на поверхности с откосом от P2. Построение P3 и L2 выполняется между P2 и AP1 на расстоянии, полученном путем интерполяции.
