Point: Delta X and Delta Y (Точка: Дельта X, Дельта Y)
Добавление точки в положении, определенном в соответствии со смещением и отметкой относительно другой точки.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Point (Точка) | |
| Point Number (Номер точки) | Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки. |
| Point Codes (Коды точек) | Коды, присваиваемые точкам. |
| Point Geometry Type (Тип геометрии точек) | |
| Type (Тип) | Тип точки:
|
| Point Geometry Properties (Свойства геометрии точки) | |
| From Point (От точки) | Точка, относительно которой отсчитываются значения дельта X и дельта Y. |
| Delta X (Дельта X) | Значение смещения относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Delta Y (Дельта Y) | Разность отметок относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Link (Звено) | |
| Автоматическое добавление звена до начальной точки | Построение звена от точки, указанной в строке "From Point" (От точки) до текущей точки. |
| Name (Имя) | Имя звена. |
| Codes (Коды) | Коды, присваиваемые звену. |
| ApplyAOR |
Определяет, будут ли вираж или возвышение наружного рельса применены к звену. Прим.: Установка флажка ApplyAOR определяет, как элемент конструкции отображается в Subassembly Composer и как элемент конструкции работает при использовании в Autodesk Subassembly Composer. Можно использовать вкладки "Вираж" или "Возвышение наружного рельса", чтобы определить значения для предварительного просмотра действия виража или возвышения наружного рельса на элемент конструкции на панели предварительного просмотра. Можно использовать вкладку "Входные и выходные параметры" для добавление параметров, которые появились в Autodesk Subassembly Composer при импорте элемента конструкции.
|
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Point Delta X and Delta Y Example.pkt

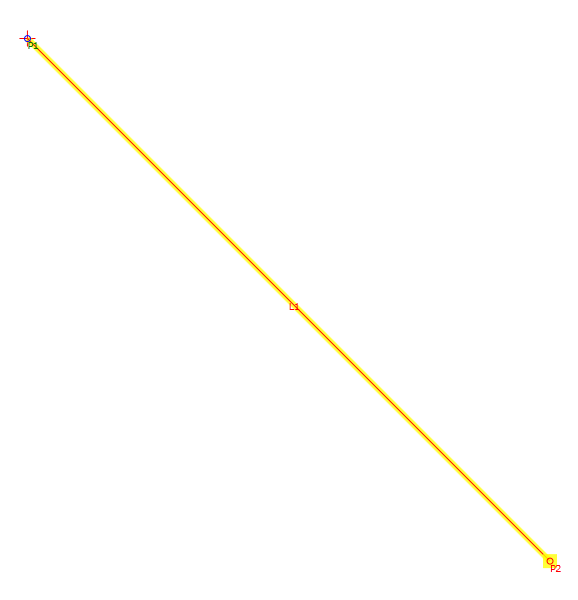

В этом примере точка P1 расположена в начале координат. Точка P2 создана со смещением 1 и отметкой -1 относительно точки P1. Для просмотра параметров выберите на блок-схеме точку "Delta X and Delta Y", а затем перейдите к панели "Properties" (Свойства).
