Slope and Delta Y (Откос и дельта Y)

Point: Slope and Delta Y (Точка: Откос и дельта Y)

Добавление точки в положении, определенном в соответствии с откосом и отметкой относительно другой точки.

Свойства

Задайте следующие параметры на панели Properties (Свойства).

Point (Точка)
Point Number (Номер точки)	Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки.
Point Codes (Коды точек)	Коды, присваиваемые точкам.
Point Geometry Type (Тип геометрии точек)
Type (Тип)	Тип точки: Angle and Delta X (Угол и значение дельта X) Angle and Delta Y (Угол и значение дельта Y) Angle and Distance (Угол и расстояние) Delta X and Delta Y (Дельта X, Дельта Y) Delta X on Surface (Дельта X на поверхности) Interpolate Point (Интерполяция точки) Slope and Delta X (Откос и дельта X) Slope and Delta Y (Откос и дельта Y) Slope to Surface (Откос к поверхности)
Point Geometry Properties (Свойства геометрии точки)
From Point (От точки)	Точка, относительно которой отсчитываются значения других геометрических свойств.
Slope (Откос)	Значение откоса относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение.
Delta Y (Дельта Y)	Значение отметки относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение.
Reverse Slope Direction (Обратить направление откоса)	Обращение откоса, построение откоса в противоположном направлении.
Целевой объект	Задание целевого параметра смещения. Если указан целевой объект, то смещение целевого объекта используется вместо указанных значений "Slope" ("Откос") и "Superelevation" (Вираж).
Elevation Target (Целевая отметка)	Задание целевого параметра отметки. Если указано целевое значение отметки, то отметка целевого объекта используется вместо указанного значения дельта Y.
Superelevation (Вираж)	Определение цели поперечного уклона виража: Left Inside Lane Slope (Поперечный уклон левой внутренней полосы движения) Left Inside Shoulder Slope (Поперечный уклон левой внутренней обочины) Left Outside Lane Slope (Поперечный уклон левой наружной полосы) Left Outside Lane Slope (Поперечный уклон левой наружной обочины) Right Inside Lane Slope (Поперечный уклон правой внутренней полосы движения) Right Inside Shoulder Slope (Поперечный уклон правой внутренней обочины) Right Outside Lane Slope (Поперечный уклон правой внешней полосы движения) Right Outside Shoulder Slope (Поперечный уклон правой наружной обочины) None (Нет) Если указано целевое значение виража, то откос целевого объекта используется вместо указанного значения "Slope" (Откос).
Link (Звено)
Автоматическое добавление звена до начальной точки	Построение звена от точки, указанной в строке "From Point" (От точки) до текущей точки.
Name (Имя)	Имя звена.
Codes (Коды)	Коды, присваиваемые звену.
ApplyAOR	Определяет, будут ли вираж или возвышение наружного рельса применены к звену. Прим.: Установка флажка ApplyAOR определяет, как элемент конструкции отображается в Subassembly Composer и как элемент конструкции работает при использовании в Autodesk Subassembly Composer. Можно использовать вкладки "Вираж" или "Возвышение наружного рельса", чтобы определить значения для предварительного просмотра действия виража или возвышения наружного рельса на элемент конструкции на панели предварительного просмотра. Можно использовать вкладку "Входные и выходные параметры" для добавление параметров, которые появились в Autodesk Subassembly Composer при импорте элемента конструкции.
Miscellaneous (Разное)
Comment (Примечание)	Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр).

Примеры

Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:

Point Slope and Delta Y.pkt

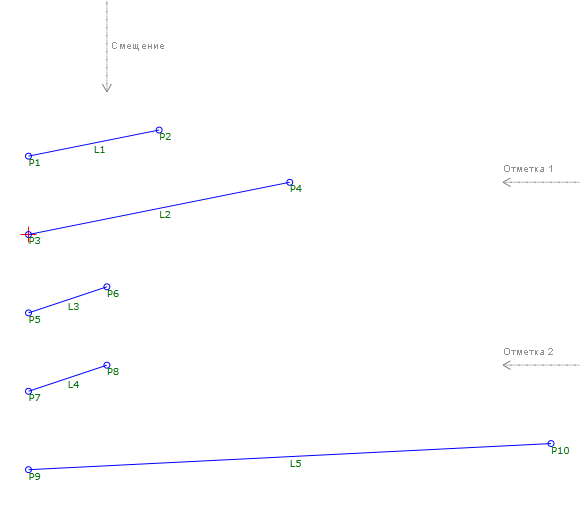

Образец файла PKT с двумя примерами точек "Slope and Delta Y" (Откос и значение дельта Y). Каждый тип геометрии точки определяется значениями параметров "Slope" (Откос) и "Delta Y" (Дельта Y), любое из которых может быть переопределено, если указаны соответствующие целевые параметры. Во всех пяти примерах используются одинаковые значения откоса и дельта Y. В примере "Static Values (P1 to P2)" (статические значения (P1 to P2)) используются эти значения, однако в остальных примерах используются целевые параметры, имеющие более высокий приоритет по сравнению со статическими значениями.

На блок-схеме каждый из примеров сформирован в виде отдельной последовательности. Для просмотра параметров выберите на блок-схеме точку "Slope and Delta Y" (Откос и значение дельта Y) в соответствующей последовательности, а затем перейдите к разделу "Point Geometry Properties" (Свойства геометрии точки) на панели "Properties" (Свойства).
