Point: Angle and Delta Y (Точка: угол и значение дельта Y)
Добавление точки в положении, определенном в соответствии с углом и отметкой относительно другой точки.
Свойства
Задайте следующие параметры на панели Properties (Свойства).
| Point (Точка) | |
| Point Number (Номер точки) | Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки. |
| Point Codes (Коды точек) | Коды, присваиваемые точкам. |
| Point Geometry Type (Тип геометрии точек) | |
| Type (Тип) | Тип точки:
|
| Point Geometry Properties (Свойства геометрии точки) | |
| From Point (От точки) | Точка, относительно которой отсчитываются значения других геометрических свойств. |
| Reference Point (Опорная точка) | Точка, которая вместе с начальной точкой (From Point) образует базовую линию, относительно которой отсчитывается угол. |
| Reverse Angle Reference (Обращение отсчета угла) | Обращение угла, построение точки в противоположном направлении. |
| Angle (Угол) | Угол от базовой линии, образованной начальной и опорной точками. Прим.: Если для параметра "Reference Point" (Опорная точка) установлено значение "None" (Нет), то угол отсчитывается от положительного значения "Delta Y" (Дельта Y). Положительное значение угла соответствует построению против часовой стрелки относительно дельта Y, а отрицательное значение соответствует построению по часовой стрелке относительно дельта Y.
Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Delta Y (Дельта Y) | Разность отметок относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. |
| Elevation Target (Целевая отметка) | Задание целевого параметра отметки. Если указано целевое значение отметки, то отметка целевого объекта используется вместо указанного значения дельта Y. |
| Link (Звено) | |
| Автоматическое добавление звена до начальной точки | Построение звена от точки, указанной в строке "From Point" (От точки) до текущей точки. |
| Name (Имя) | Имя звена. |
| Codes (Коды) | Коды, присваиваемые звену. |
| ApplyAOR |
Определяет, будут ли вираж или возвышение наружного рельса применены к звену. Прим.: Установка флажка ApplyAOR определяет, как элемент конструкции отображается в Subassembly Composer и как элемент конструкции работает при использовании в Autodesk Subassembly Composer. Можно использовать вкладки "Вираж" или "Возвышение наружного рельса", чтобы определить значения для предварительного просмотра действия виража или возвышения наружного рельса на элемент конструкции на панели предварительного просмотра. Можно использовать вкладку "Входные и выходные параметры" для добавление параметров, которые появились в Autodesk Subassembly Composer при импорте элемента конструкции.
|
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
Примеры
Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Point Angle and Delta Y.pkt

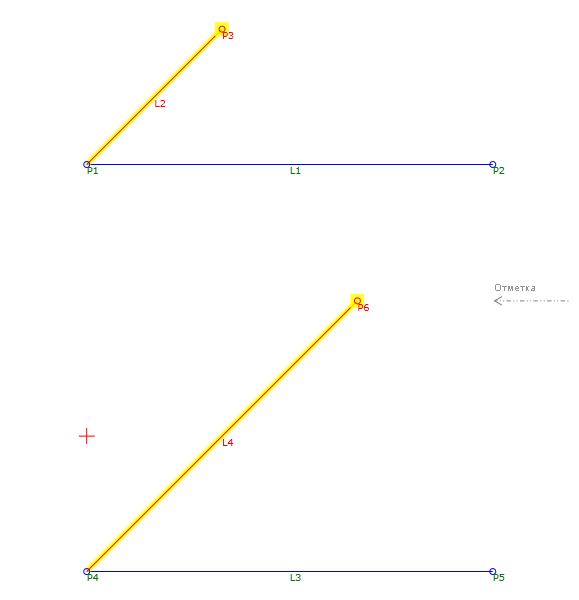

Образец файла PKT с двумя примерами точек "Angle and Delta Y" (Угол и значение дельта Y). Каждый тип геометрии точки определяется значениями параметров угла и дельта Y, однако значение дельта Y может быть переопределено, если указан целевой параметр отметки. В обоих примерах используется одно и то же значение дельта Y. В примере "Static Delta Y (P1 to P3)" (статическое значение дельта Y (P1, P3)) используется это значение, однако в примере "Elevation Target" (Целевая отметка) используется целевой параметр отметки, имеющий более высокий приоритет по сравнению со статическим значением дельта Y.
На блок-схеме каждый из примеров сформирован в виде отдельной последовательности. Для просмотра параметров выберите на блок-схеме точку "Angle and Delta Y" (Угол и значение дельта Y) в соответствующей последовательности, а затем перейдите к разделу "Point Geometry Properties" (Свойства геометрии точки) на панели "Properties" (Свойства).
