Slope to Surface (Откос к поверхности)

Point: Slope to Surface (Точка: Откос к поверхности)

Добавление точки на целевой поверхности в положении, определенном в соответствии с указанным откосом относительно другой точки.

Свойства

Задайте следующие параметры на панели Properties (Свойства).

Point (Точка)
Point Number (Номер точки)	Указывается номер точки. Здесь можно изменить автоматически сгенерированное значение номера точки.
Point Codes (Коды точек)	Коды, присваиваемые точкам.
Point Geometry Type (Тип геометрии точек)
Type (Тип)	Тип точки: Angle and Delta X (Угол и значение дельта X) Angle and Delta Y (Угол и значение дельта Y) Angle and Distance (Угол и расстояние) Delta X and Delta Y (Дельта X, Дельта Y) Delta X on Surface (Дельта X на поверхности) Interpolate Point (Интерполяция точки) Slope and Delta X (Откос и дельта X) Slope and Delta Y (Откос и дельта Y) Slope to Surface (Откос к поверхности)
Point Geometry Properties (Свойства геометрии точки)
From Point (От точки)	Точка, относительно которой отсчитываются значения других геометрических свойств.
Slope (Откос)	Значение откоса относительно точки, указанной в строке "From Point" (От точки). Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение.
Reverse Slope Direction (Обратить направление откоса)	Обращение откоса, построение откоса в противоположном направлении.
Surface Target (Целевая поверхность)	Задание целевого параметра поверхности.
Link (Звено)
Автоматическое добавление звена до начальной точки	Построение звена от точки, указанной в строке "From Point" (От точки) до текущей точки.
Name (Имя)	Имя звена.
Codes (Коды)	Коды, присваиваемые звену.
ApplyAOR	Определяет, будут ли вираж или возвышение наружного рельса применены к звену. Прим.: Установка флажка ApplyAOR определяет, как элемент конструкции отображается в Subassembly Composer и как элемент конструкции работает при использовании в Autodesk Subassembly Composer. Можно использовать вкладки "Вираж" или "Возвышение наружного рельса", чтобы определить значения для предварительного просмотра действия виража или возвышения наружного рельса на элемент конструкции на панели предварительного просмотра. Можно использовать вкладку "Входные и выходные параметры" для добавление параметров, которые появились в Autodesk Subassembly Composer при импорте элемента конструкции.
Miscellaneous (Разное)
Comment (Примечание)	Комментарии к точке. Комментарии можно просматривать на панели Preview (Предварительный просмотр).

Примеры

Примеры использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:

Point Slope to Surface Example.pkt

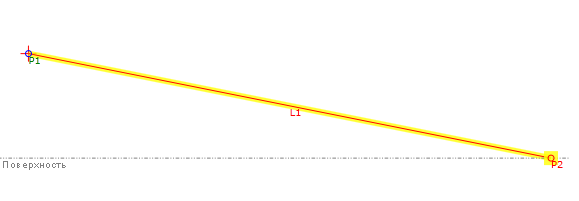

В этом примере точка P2 создается на поверхности с указанным откосом относительно P1. Для просмотра параметров выберите на блок-схеме "Slope to Surface" (Откос к поверхности), а затем перейдите к разделу "Point Geometry Properties" (Свойства геометрии точки) на панели "Properties" (Свойства).
