Импорт данных для создания компонентов

Данный раздел содержит описание того, как можно преобразовать импортированные файлы Inventor, содержащие составные сборки, в облегченные компоненты для дальнейшего использования в компоновках Factory Design Suite. Эта процедура состоит из трех основных этапов:

1. Импорт модели для дальнейшего преобразования в компоненты.
2. Реструктуризировать сборку.
3. Преобразование модели в компонент.

Импорт модели

На первом этапе необходимо импортировать модель, которая будет преобразована в компонент. Для получения дополнительных сведений см. раздел Вставка модели в компоновку Factory.

1. Запустите Inventor и щелкните Создать компоновку на вкладке Factory.
2. Выберите пункт Вставить модель на ленте Factory и найдите файл сборки.
3. Проверьте расположение модели и убедитесь в правильности ее размещения по оси Z. Как правило, основание механизма будет находиться на перекрытии.
4. Щелкните правой кнопкой мыши и выберите Завершить, чтобы разместить модель.

   Если требуется внести дополнительные изменения, нажмите Задать целевую поверхность, выберите грань для размещения на перекрытии, а затем нажмите Завершить.

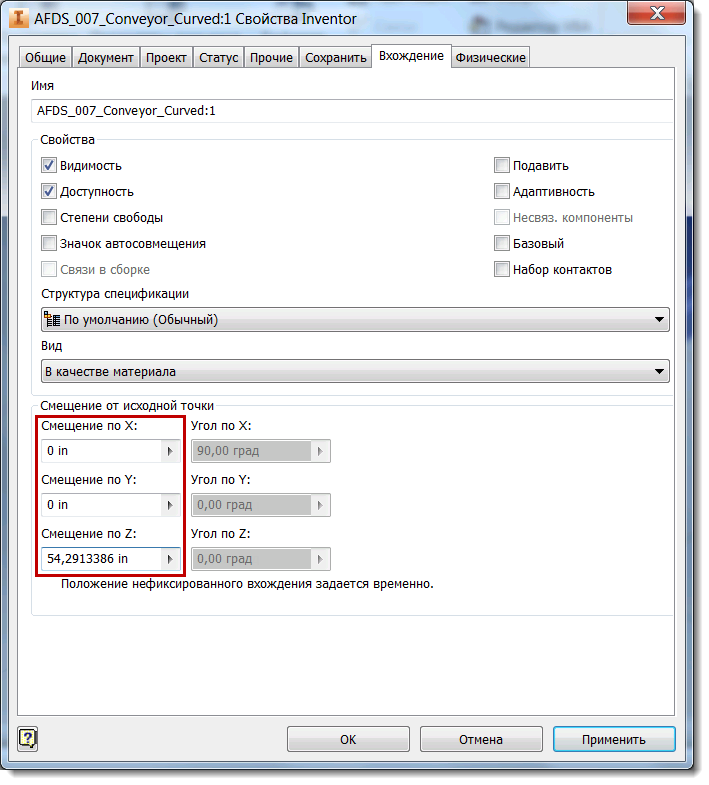

   Если в исходной модели указана точка вставки, можно просмотреть заданные координаты и соответствующим образом изменить текущие координаты. Щелкните модель в обозревателе модели правой кнопкой мыши, выберите Свойства Inventor, а затем перейдите на вкладку Вхождение.

   Прим.: Параметр "Смещение по Z" определяет выбранную поверхность для размещения, поэтому его не следует менять.








5. Чтобы сохранить файл, нажмите значок Сохранить в верхней части окна или нажмите CTRL + S.

Реструктуризация файла

Теперь необходимо настроить структуру файла таким образом, чтобы она отражала все компоненты, которые требуется создать.

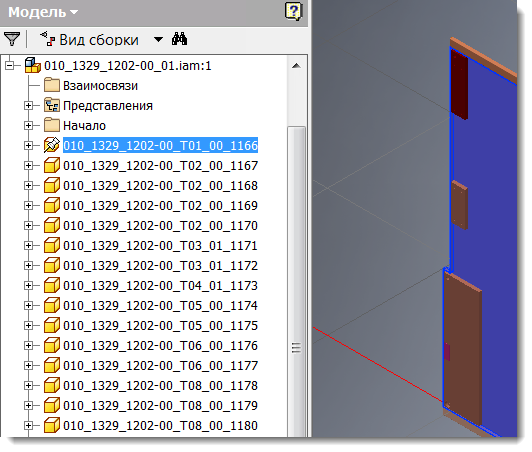

1. Щелкните значок + рядом с импортированной сборкой в обозревателе модели.

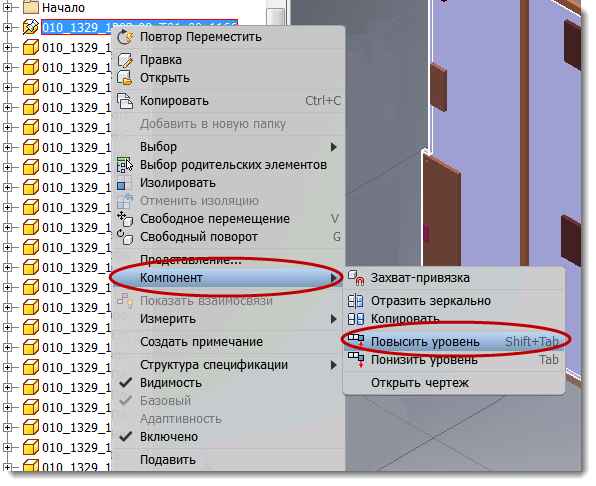

2. Выберите элемент, который требуется преобразовать в компонент. Щелкните правой кнопкой мыши, выберите Компонент, а затем выберите Повысить уровень.







   Появится сообщение с предупреждением "Операция реструктуризации может привести к потере элементов...". Чтобы продолжить, нажмите Да.

   Прим.: Модели также можно группировать и переупорядочивать, перетаскивая элементы в обозревателе.

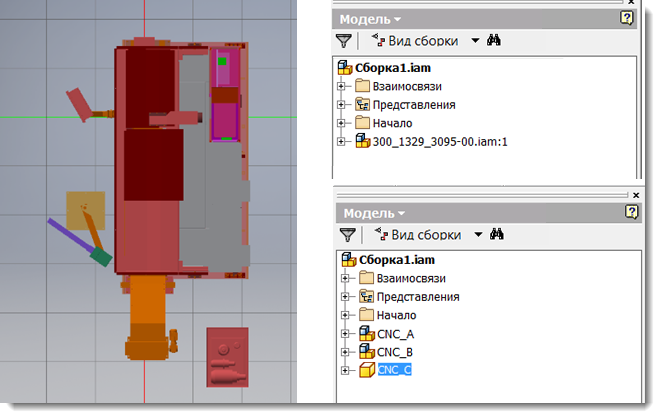

3. Повторяйте шаг 2, пока не сформируете желаемую структуру элементов. В этом примере структура файла изменена таким образом, чтобы преобразовать в компоненты три элемента (CNC_A, CNC_B, CNC_C) и сохранить их взаимосвязи.








4. Чтобы сохранить файл, нажмите значок Сохранить в верхней части окна или нажмите CTRL + S.

Отключение детализации сборки (дополнительно)

В этом разделе описывается способ управления видимостью компонента с помощью параметра Подавить. Этот способ применим только для сборок.

1. Выберите сборку в обозревателе модели, щелкните правой кнопкой мыши и нажмите Открыть.

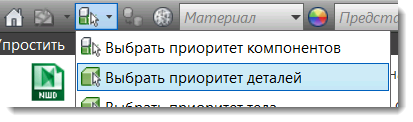

2. В строке меню задайте приоритет выбора Выбрать приоритет детали.

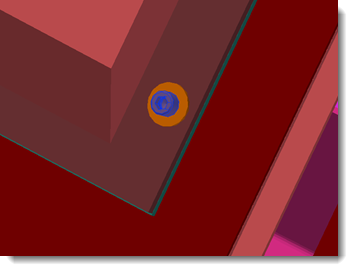

3. Найдите в модели элемент, видимость которого необходимо отключить.








4. Выберите его, щелкните правой кнопкой мыши и нажмите Выбор > Размер компонента. Размер выбранной детали используется для поиска в модели элементов такого же или меньшего размера. Критерии выбора можно скорректировать, изменив размер в диалоговом окне. После этого нажмите кнопку с зеленой галочкой, чтобы начать поиск.
5. Щелкните выбранный элемент правой кнопкой мыши и выберите Подавить, чтобы скрыть его. В обозревателе этот элемент отображается перечеркнутым.
6. Чтобы сохранить файл, нажмите значок Сохранить в верхней части окна или нажмите CTRL + S.

Задание параметров преобразования

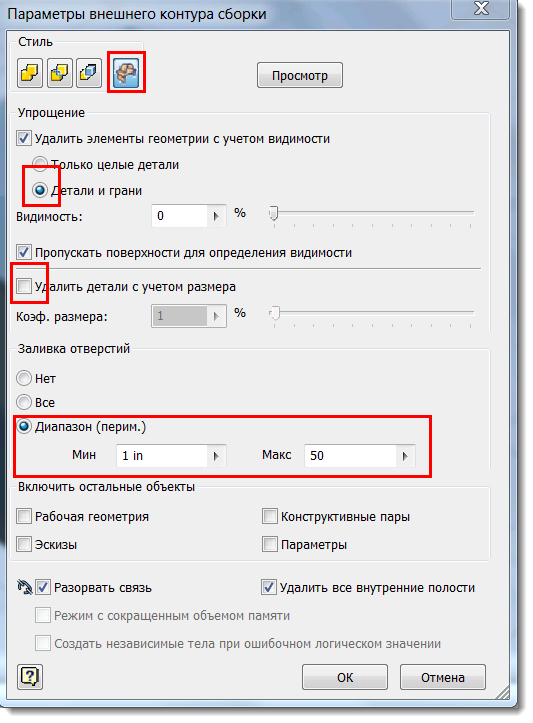

Для упрощения файлов в команде Преобразовать в компонент используется внешний контур. Для успешного создания облегченной модели важно тщательно настроить параметры упрощения.

Эти параметры сохраняются в файл SimplificationSettings.xml, который располагается в папке Program Data:

C:\ProgramData\Autodesk\Factory Design Suite 2016\Settings\ SimplificationSettings.xml

Для получения дополнительных сведений о настройках выполните следующие действия.

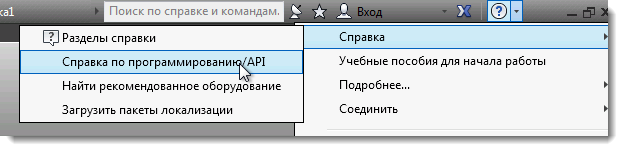

1. Перейдите в раздел Справка в раскрывающемся меню Inventor ? .
2. Выберите пункт Справка по программированию/API.








3. Выполните поиск по ключевому слову DerivedAssemblyDefinitionObject.

Преобразование модели в компонент

Теперь все готово для создания компонента. Подробные пошаговые инструкции см. в разделе Преобразование компонентов сборки в компоненты Factory.

После создания компонента для него можно добавить дополнительные свойства, следуя инструкциям в разделе Определение свойств компонента.
