Визуальный анализ и проверка данных линий пьезометрического и энергетического уровня для выбранной ветви трубопровода. Обнаружение перегруженных труб и затопленных колодцев. Можно настроить параметр AEP для моделирования производительности в различных условиях интенсивности дождя.
- Запустите инструмент «Размер дренажной сети», если он не был запущен после внесения изменений в дренажной сети.
Нажмите
.
- Нажмите кнопку
(«Проверить производительность»).

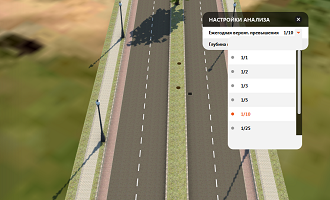

- Если требуется, перед выбором первого соединителя трубы можно настроить параметр AEP. Значение по умолчанию = 1/10.
- Следуйте инструкциям в нижней части активного окна.
- Выберите первый соединитель трубы. (Выбранный объект выделяется желтым цветом.)
Чтобы изменить набор выбранных соединителей труб перед началом расчета, щелкните соединитель для отмены его выбора и затем выберите другой.)

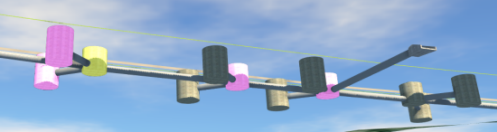

- Выберите второй соединитель из доступных соединителей. (Выделяется фиолетовым цветом.)

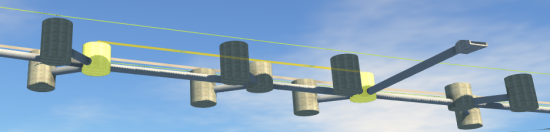

- Предназначенная для расчета ветвь трубопровода отмечена как линия между двумя желтыми колодцами.
- Нажмите клавишу ENTER, чтобы начать анализ.
Прим.: Подземные дренажные колодцы, расположенные на дороге или на поверхности рельефа, выбрать нельзя. Для выбора колодцев перейдите в область ниже уровня поверхности.
Результаты проверки производительности:

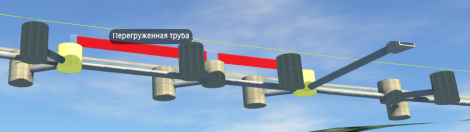

- Перегруженные водоприемники и затопленные люки выделяются.

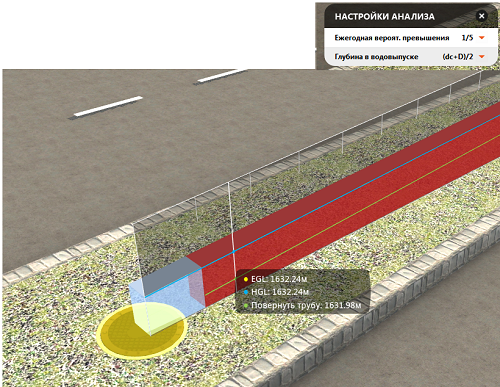

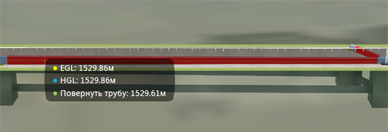

- Визуальная проверка линий пьезометрического и энергетического уровня, измеренных по внутренней части трубы. Чтобы проверить данные, наведите курсор на вертикальный стержень, расположенный вдоль ограничивающей рамки со штриховкой.
Синий стержень: глубина воды в трубе (не поток). Обозначает линию пьезометрического уровня.
Зеленая линия: внутреннее пространство трубы.
Желтая линия: линия энергетического уровня.
