Изменение размера и расположения водопропускных труб

Можно изменять размер, длину и расположение водопропускных труб при помощи гизмо и ручек непосредственно в модели.

Прим.: Для изменения решения водопропускной трубы (количество каналов, форма, материал и т. д.) используйте карточку компонента водопропускной трубы. См. раздел Изменение решения водопропускной трубы.

1. Увеличьте изображение для просмотра водопропускной трубы.

   Подсказка: выделите водопропускные трубы в обозревателе моделей, чтобы облегчить их просмотр.

2. Щелкните водопропускную трубу для ее выбора и отображения ее гизмо редактирования.
   Прим.: Гизмо и ручки доступны только в режиме редактирования. Щелкните правой кнопкой мыши водопропускную трубу, чтобы перейти в режим редактирования, или нажмите на панели утилит.
3. Используйте гизмо преобразования и ручки для изменения положения и размера водопропускной трубы в модели:

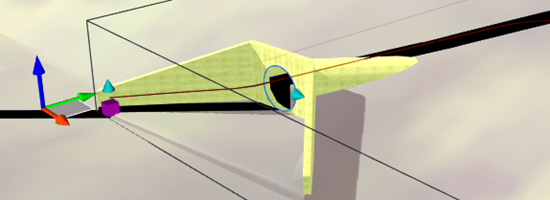

	Используйте стандартные гизмо преобразования и ручки InfraWorks 360 для перемещения водопропускной трубы или изменения ее длины.

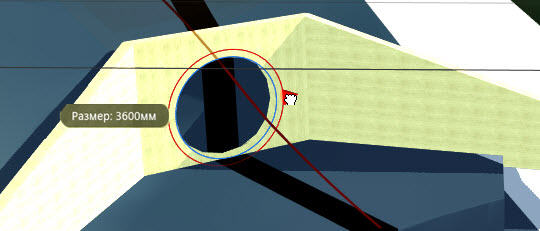

	Увеличьте изображение водопропускной трубы для просмотра ее диаметра (для круглой трубы) или ширины и высоты (для прямоугольной). Используйте ручку в выбранной цилиндрической части водопропускной трубы для корректировки ее диаметра. В этом примере красная окружность отображает новый диаметр — 3600 мм, до которого был увеличен диаметр 3150 мм.
