Добавляйте водопропускные трубы в местах пересечения потоков с дорогой. Просматривайте и изменяйте предлагаемое решение по водопропускным трубам.
Добавление водопропускных труб
Существует два способа добавления водопропускных труб в проект:
- Используйте команду "Добавить водопропускные трубы" для добавления водопропускных труб во всех местах, где потоки пересекают выбранную проектную дорогу.
- Можно добавлять водопропускные трубы вручную, по одной. Этот метод удобен для добавления водопропускных труб в тех местах, где анализ водосборов не выявил для участка дороги ни одного водосбора.
Просмотр и редактирование решения водопропускной трубы
Можно просматривать и изменять решения водопропускной трубы по отдельности. Выберите водопропускную трубу для отображения ее карточки компонента и данных анализа в модели.- Обратите внимание на значение потока, полученное на основе гидрологического метода, выбранного в карточке компонента водосбора.

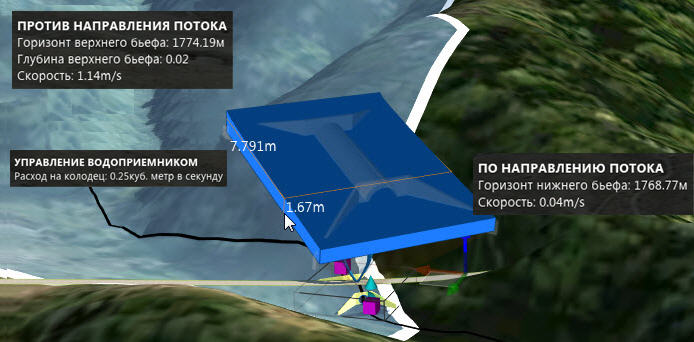

- Изучите данные анализа водопропускной трубы в модели.
- Измените положение или длину водопропускной трубы с помощью гизмо преобразования в модели. Внесенные изменения влияют на длину, отметку дна входа и выхода и угол скоса колодца. Для получения дополнительных сведений см. раздел Изменение размера и расположения водопропускных труб.
- Измените атрибуты решения водопропускной трубы в карточке компонента. Внесенные изменения влияют на количество колодцев, форму, материал, коэффициент Мэннинга и конфигурацию водоприемника. Более подробная информация приведена в разделе Изменение решения водопропускной трубы.
- Повторно проверьте информацию по расчету водопропускной трубы.
