Добавление водопропускных труб вручную, по одной. Этот метод особенно удобен для добавления водопропускных труб в тех местах, где анализ водосборов не выявил для участка дороги ни одного водосбора.
Другой способ: выберите необходимую проектную дорогу и нажмите кнопку Добавить водопропускные трубы в контекстном меню. Если был проведен анализ водосборов для области, включающей проектную дорогу, в каждом месте пересечения потоком выбранной проектной дороги будут добавлены водопропускные трубы.
При добавлении водопропускных труб вручную в местах, где водосборы отсутствуют, Drainage Design использует для создания данных анализа значение проектного потока, отображаемое на панели проектирования водопропускных труб в карточке компонента.
- Нажмите
. - Щелкните левой кнопкой мыши в начальном положении, перетащите курсор вдоль потока и поперек дороги, затем дважды щелкните в конечном положение или щелкните правой кнопкой мыши на элементе Конец участка.
Drainage Design отобразит новую водопропускную трубу.
- Увеличьте масштаб для просмотра водопропускной трубы или отобразите вид профиля, а затем нажмите на треугольник в местоположении водопропускной трубы.
- Для нахождения небольших водопропускных труб в Обозревателе моделей щелкните элемент-водопропускную трубу, а затем выберите в контекстном меню Просмотреть в таблице данных. Щелкните на водопропускной трубе в таблице для отображения ее карточки компонента.
|

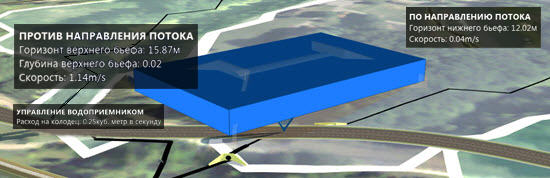

После добавления трубы зумируйте вид для ее просмотра. Выберите водопропускную трубу для отображения в активном окне данных анализа и карточки компонента. |
