Используйте команду "Добавить водопропускные трубы", чтобы добавить одну или несколько водопропускных труб на проектную дорогу в тех местах, где ее пересекают потоки. Просматривайте и изменяйте предлагаемое решение по водопропускным трубам.
Добавление водопропускных труб в места, где анализ водосборов не смог определить водосбор для части дороги, описано в разделе Добавление водопропускной трубы вручную.
- Используйте анализ водосборов для идентификации пересечений дороги с потоками.
Для получения дополнительной информации см. раздел Анализ водосборов из точки водовыпуска или проектной дороги.

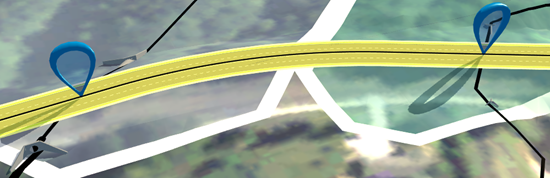

Drainage Design отмечает булавкой каждое месте пересечения.
- Щелкните на проектной дороге, чтобы выбрать ее. Выберите
на панели утилит, чтобы перейти в режим редактирования. - Щелкните правой кнопкой мыши выбранную проектную дорогу и выберите команду Добавить водопропускные трубы в контекстном меню.
Drainage Design выполнит добавление водопропускной трубы в каждом месте пересечения потока с дорогой. При этом программа:
- Размещает водопропускные трубы в месте пересечения нижней части уклона дорожного полотна.
- Использует поток водосбора (Q100) и отметку дорожного полотна в точке пересечения.
- Использует для нахождения размера колодца водопропускной трубы максимальное соотношение глубины верхнего бьефа к диаметру (HW/D), равное 1,5:1.
- Проверьте и при необходимости измените решение водопропускной трубы.
Прим.: В некоторых случаях анализ водосборов может не выявить все потоки, пересекающие проектную дорогу. Дополните автоматическое размещение водопропускных труб, используя инструмент "Водопропускные трубы" для добавления водопропускных труб вручную.
