Добавление и редактирование трубопроводов

Вы можете создавать эскизы трубопроводов в модели или представлении. Трубопроводы являются независимыми от рельефа. Они не накладываются на поверхность, а располагаются под ней. Можно настроить параметры смещения отметки трубопровода или непосредственно изменить отметку трубопровода.

Трубопроводы соединяются в конечных точках, а также в cоединителях трубопроводов.

Добавление трубопроводов

1. Нажмите .
2. Для выбора стиля трубопровода щелкните его один раз.
   Прим.:

   • Если требуется использовать стили трубопроводов, отличающиеся от представленных в каталоге "Выбрать стиль рисования", можно создать новые или изменить имеющиеся стили при помощи Палитры стилей. Для получения дополнительных сведений см. раздел Редактирование стилей.
   • После построения трубопровода можно изменить его стиль. Для получения дополнительных сведений см. раздел Применение стилей к отдельным элементам.
3. Щелкните начальную точку для трубопровода, а затем щелчками добавьте точки всех изгибов.
4. Дважды щелкните для завершения трубопровода.

Корректировка отметки трубопровода с использованием панели свойств

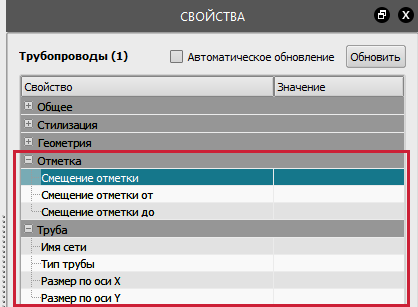

1. Выберите весь трубопровод и откройте панель свойств.

2. Для размещения подземных трубопроводов введите отрицательное значение для параметра Высота смещения.
3. Чтобы назначить сеть трубопроводам для последующего использования в AutoCAD Civil 3D, введите значение в поле Имя сети в разделе Труба.

Корректировка отметки трубопровода с помощью гизмо

1. Отключите возможность выбора всех других элементов.

   Нажмите кнопку для отображения Обозревателя моделей и щелкните для каждого слоя, за исключением трубопроводов. Если слой разблокирован (), он становится доступным.

2. Уменьшите непрозрачность поверхности, чтобы просматривать подземные конструкции.

   Нажмите вкладку "Визуальные эффекты" > панель "Представление" и переместите регулятор Непрозрачность поверхности влево.

3. Выберите трубопровод, который необходимо настроить.
4. Выполните одно из следующих действий:

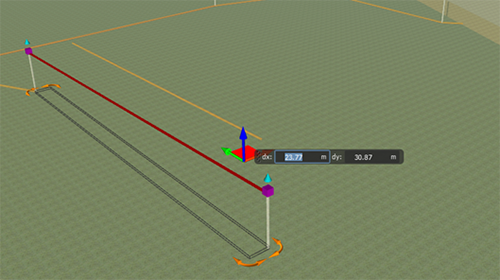

   • Переместите весь трубопровод вверх или вниз.

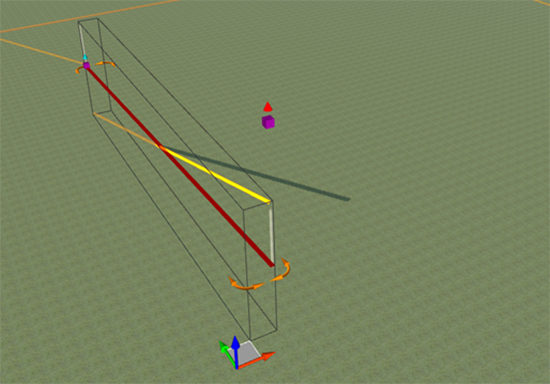

   • Отрегулируйте отдельные вершины для перемещения сечений трубопровода вверх или вниз.



Прим.: Можно назначить атрибут сети трубопроводу в панели свойств. Затем при импорте трубопроводов можно добавить их к существующей сети с тем же именем в Civil 3D. Щелкните трубопровод правой кнопкой мыши, выберите Свойства и в категории Трубы введите имя в поле Имя сети.

Совместное использование трубопроводов с помощью AutoCAD Civil 3D

Можно экспортировать трубопроводы в формат IMX, а затем импортировать файл IMX в AutoCAD Civil 3D.

AutoCAD Civil 3D считывает значение высотной отметки с вершин трубопровода или рельефа. Трубопроводы изначально создаются в 2D. При редактировании любой из вершин трубопровода этот трубопровод преобразуется в 3D. При экспорте трубопроводов в 2D следует экспортировать всю модель, чтобы обеспечить экспорт рельефа, который позволит программе AutoCAD Civil 3D найти отметку трубопроводов. Если экспортируются трубопроводы в 3D, то экспортировать рельеф не требуется.
