Построение эскизов элементов

Для добавления элементов в модель используйте инструменты проектирования и построения эскизов. Откроется каталог «Выбрать стиль рисования», в котором нужно указать стиль рисования.

Существует два типа инструментов рисования:
  • Инструменты построения эскизов — для построения легких, простых элементов
  • Инструменты проектирования — для построения 3D-элементов при наличии расширенных возможностей геометрии и средств анализа. Начать использовать инструменты проектирования можно открыв специализированные наборы инструментов:

Щелкните значок и выберите тип элемента, который требуется создать.

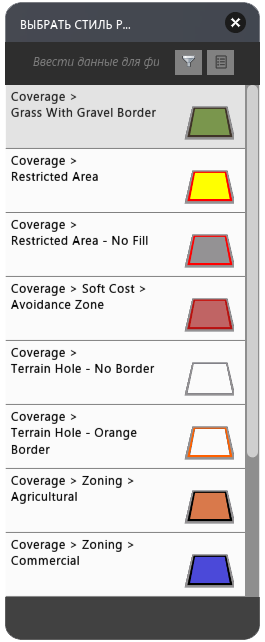

На иллюстрации ниже показан каталог «Выбрать стиль рисования», который открывается при выборе значка (инструмент «Построение эскиза покрытия») для изображения области покрытия. Если необходимо использовать стили, отличные от представленных в каталоге «Выбрать стиль рисования», можно создавать и редактировать новые стили для любого тип элементов с помощью палитры стилей. Дополнительные сведения приведены в разделе Редактирование стилей.

После выбора стиля рисования можно начинать создание эскизов в модели или представлении. Щелкните левой кнопкой мыши нужное расположение в модели, чтобы начать построение эскиза элемента, с использованием выбранного стиля. Можно отменить почти любое изменение, внесенное в представление или модель в текущем сеансе редактирования. Для отмены действия нажмите Ctrl + Z.

При создании эскиза можно ввести определенное значение или перетащить его границы до требуемого размера. Отображаются и обновляются сведения о размере элемента. В значениях используются текущие единицы измерения. Можно переместить поле значения, перетащив его в новое расположение.

Прим.: Пользователи Roadway Design, Bridge Design и/или Drainage Design for InfraWorks 360 могут также нарисовать такие элементы проекта с использованием расширенной геометрии и анализа, как проектные дороги, мосты, водосборы и элементы дренажа.
