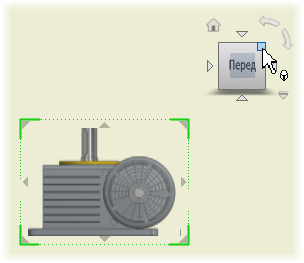

Ориентация модели в базовых видах
Пользовательская ориентация вида

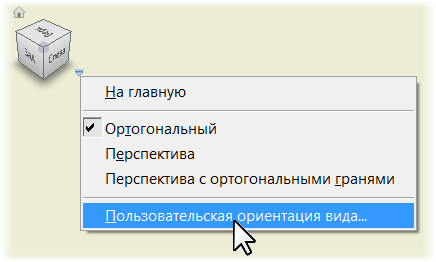

Щелкните правой кнопкой мыши видовой куб и выберите "Пользовательская ориентация вида", чтобы перейти в среду "Произвольный вид". Затем задайте ориентацию пользовательского вида.
Ортогональная и перспективная проекция
По умолчанию для создания видов чертежа используется ортогональная проекция. Чтобы использовать перспективную проекцию, во время создания или редактирования базового вида или независимого проекционного вида щелкните видовой куб правой кнопкой мыши и выберите "Перспективная".

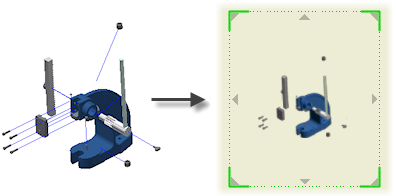

Сохраненная камера для презентационных видов
Для видов чертежей на основе презентационного вида модели можно выбрать и применить настройки камеры, сохраненные в файле схемы (он имеет расширение .ipn). Щелкните видовой куб правой кнопкой мыши и выберите "Сохраненная камера".
Ориентация модели на виде чертежа изменяется в соответствии с ориентацией, сохраненной в презентационном виде.
Временное положение базового вида
При запуске команды "Базовый вид" и указании модели базовый вид занимает временное положение на листе чертежа. Наведите курсор на базовый вид для отображения манипулятора перемещения. Затем перетащите базовый вид в нужное место.
Улучшенное диалоговое окно "Вид чертежа"
Диалоговое окно "Вид чертежа" оптимизировано для поддержки новых рабочих процессов, непосредственно взаимодействующих в графическом окне.
Размер диалогового окна уменьшен:
Некоторые параметры диалогового окна удалены, изменены или перемещены:

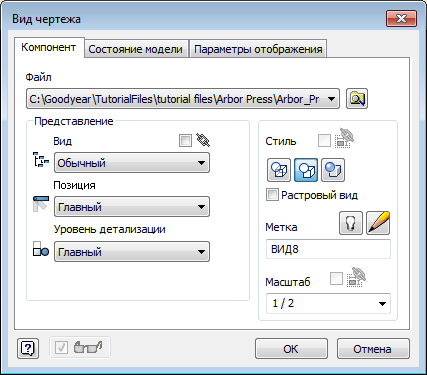

Вкладка "Компонент"
- Элементы управления стилем, параметр "Растровый вид", а также элементы управления метками и масштабом перемещены из основной области диалогового окна на вкладку "Компонент".
- Параметр "Проекционный вид" удален, создание проекционного вида теперь осуществляется непосредственно в графическом окне.
- Элементы управления "Вид", "Положение" и "Представление уровня детализации" теперь представлены в виде раскрывающихся списков вместо окон списка.

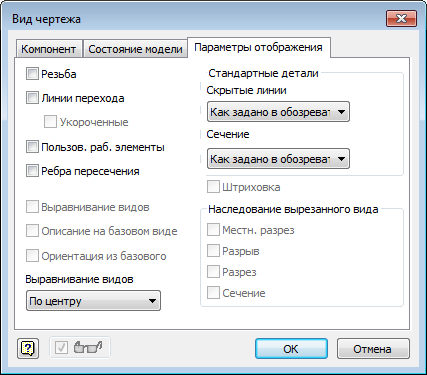

Вкладка "Параметры отображения"
- Наиболее часто используемые элементы управления расположены в верхней части.
- Параметр "Все размеры модели" отображается только для моделей деталей. Для остальных типов связанных файлов этот параметр заменен параметром "Ребра пересечения" и не отображается.
- Параметр "Показать направляющие сборки" перемещен на вкладку "Компоненты"
в окно "Схемы".

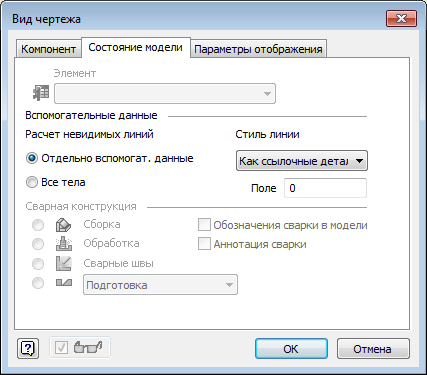

Вкладка "Состояние моделирования"
- Элементы управления "Сварная конструкция" перемещены из вкладки "Параметры отображения" на вкладку "Состояние модели" для размещения поблизости с другими параметрами, которые относятся к сварным конструкциям.
Проекционные виды
Используйте инструменты непосредственного взаимодействия для создания нескольких проекционных видов с помощью команды "Базовый вид" и размещения проекционных видов на чертеже.
Чтобы создать ортогональный или изометрический проекционный вид выберите треугольный значок на границе базового вида. Проекционный вид располагается в положении по умолчанию.
Для добавления проекционного вида в определенное место на листе перетащите ограничивающую рамку проекционного вида в требуемое место. Затем щелкните, чтобы создать вид.
Для перемещения проекционного вида перетащите его в нужное положение.
Для удаления проекционного вида нажмите значок "x".
Масштаб вида чертежа
При создании базового вида или проекционных видов для размещения вида модели на листе применяется временный масштаб. Для изменения масштаба непосредственно в графическом окне перетащите угол базового вида.
По умолчанию в пределах диапазона масштабов, предварительно определенных в текущем стандартном стиле вида, выполняется привязка размера к предварительно заданным значениям масштаба. Удерживайте нажатой клавишу CTRL, чтобы разрешить свободное перетаскивание, и задайте произвольный масштаб вида.
Редактирование базовых и изометрических проекционных видов
При редактировании базового или изометрического проекционного вида доступны инструменты непосредственного редактирования.
Используйте видовой куб, чтобы указать новую ориентацию и тип проекции для вида. Перетащите угол вида, чтобы изменить масштаб.
