Усовершенствования обозначений и стилей обозначений

Редактирование обозначений двойным щелчком мыши

Редактирование двойным щелчком мыши теперь доступно для большего числа типов обозначений:

• Обозначения шероховатости
• Допуски формы и расположения
• Обозначения сварки

Расширенный список обозначений в аннотациях чертежей

Новые графические обозначения добавляются в список, который можно открыть с помощью кнопки "Обозначения", и вставляются в различные типы аннотаций чертежа.

Список обозначений теперь делится на шесть сегментов: общие обозначения, вид допуска, модификатор удаления материала, дополнительные обозначения, общие обозначения и карта символов.

Прим.: Активный стиль допуска формы и расположения определяет список обозначений, доступных в аннотациях чертежа.

Щелкните для получения дополнительных сведений

Стили обозначений шероховатости поверхности

Стиль обозначения шероховатости поверхности обновляется и обеспечивает форматы обозначений, соответствующие количеству стандартов оформления. При определении стиля шероховатости выберите нужный стандарт в редакторе стилей и стандартов из списка стандартов.

В поле "Требования" на панели "Стиль обозначения шероховатости" отображается обозначение шероховатости, которое соответствует выбранному стандарту. Примеры компоновок обозначений (DIN ISO 1302 — 1992, DIN EN ISO 1302 — 2002 и JIS B 0031 — 2003) приведены на следующих рисунках:

Прим.: При открытии чертежа, созданного в предыдущих версиях Autodesk Inventor, сохраняется представление обозначений шероховатости. Чтобы применить новую подоснову для обозначений шероховатости, измените стандарт в стиле обозначения шероховатости.

Щелкните для получения дополнительных сведений

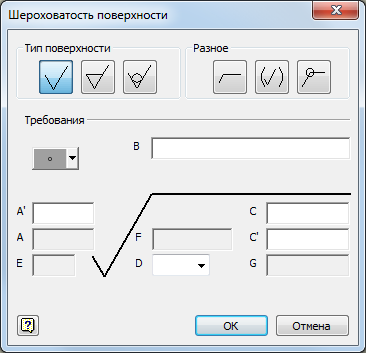

Усовершенствования обозначений шероховатости поверхности

В диалоговом окне "Шероховатость поверхности" доступны следующие усовершенствования:

Подоснова обозначений

В полях "Требования" доступны различные подосновы. Компоновка в диалоговом окне "Шероховатость" соответствует текущему стандарту оформления.

Улучшенные подсказки

В подсказках отображается подробное описание каждого поля "Требование".

Вставить обозначение

С помощью кнопки "Вставить обозначение" можно добавлять графические обозначения ко всем полям "Требования".

Щелкните для получения дополнительных сведений

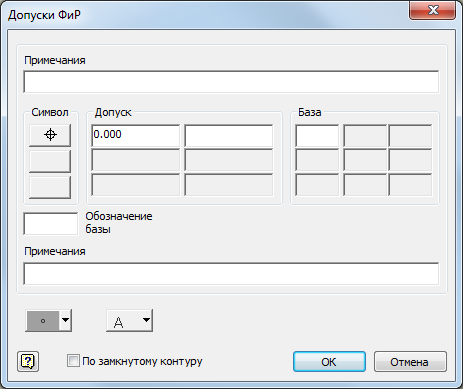

Усовершенствования допуска формы и расположения

В диалоговом окне "Допуск формы и расположения" доступны следующие усовершенствования:

Верхнее поле с примечаниями

В верхней части обозначений допуска формы и расположения доступно новое окно редактирования для добавления примечаний.

Вставка символа

С помощью кнопки "Вставить обозначение" можно добавлять графические обозначения ко всем полям редактирования.

Вставить букву

С помощью кнопки "Вставить букву" можно добавить букву к полям редактирования. Список вставки букв заменяет кнопки с одной буквой, доступные в диалоговом окне предыдущих версий.

Щелкните для получения дополнительных сведений

Объединенный формат для двойных размеров отверстий

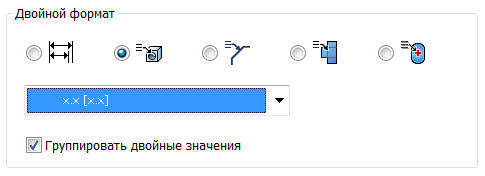

Новый параметр "Группировать двойные значения" доступен для поддержки смежного расположения двойных размеров в пределах размеров отверстий. Этот параметр доступен в редакторе стилей и стандартов "Размерный стиль" вкладка "Альтернативные единицы", и выбран по умолчанию.

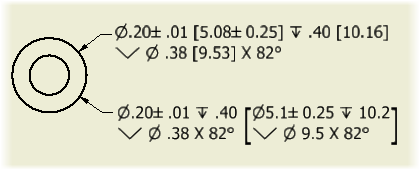

На следующем рисунке показаны два формата, доступные в данный момент для размеров отверстий с двойными размерами. Параметр "Группировать двойные значения" для размера отверстий можно выбрать и отменить в верхней и нижней части соответственно.

Щелкните для получения дополнительных сведений

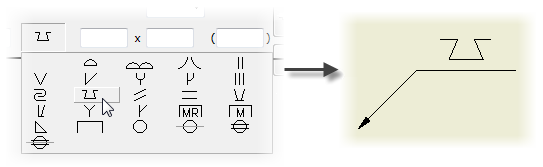

Обозначение сварки прессованного соединения

Обозначение сварки прессованного соединения добавляется в список графических обозначений сварки.

Совет: Чтобы обозначение стало доступно в чертеже, в текущем стиле "Обозначение сварных швов" в списке "Фильтр обозначений" выберите обозначение "Прессованное соединение".
