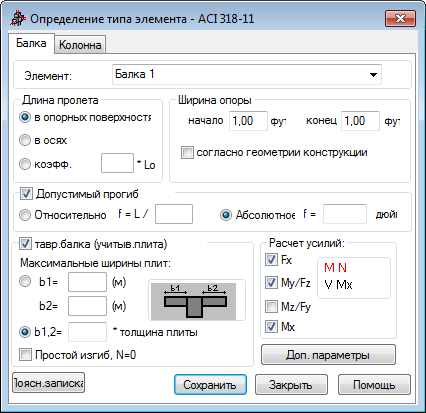

Диалоговое окно на рисунке ниже позволяет определять параметры железобетонной балки.
Доступ
- Нажмите Проект
"Теоретическая арматура балок и колонн: параметры
Параметры норм, чтобы открыть диалоговое окно "Ж/б элементы", а затем нажмите
.
- Нажмите
("Ж/б элементы"), чтобы открыть диалоговое окно "Ж/б элементы", а затем щелкните
.
Элементы диалогового окна
- Элемент
- Отображение имени выбранного типа элемента. Имя по умолчанию: "Балка" со свободным первым номером. Пользователь также может ввести иное имя в этом поле.
- Длина пролета
-
Содержит параметры, которые позволяют определить расчетную длину балки. Имеются следующие способы задания длины колонны:
- В опорных поверхностях: расстояние между опорными поверхностями будет рассматриваться как расчетная длина.
- В осях: расчетная длина принимается как длина балки.
- Коэффициент и введенное значение: длина рассчитывается как расстояние между опорами, умноженное на введенное здесь значение. Например, если указано значение 0,25, то расчетное значение составит четверть длины, указанной для лицевой поверхности опор. L
0
обозначает длину балки между узлами;

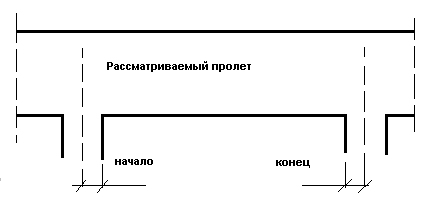

- Ширина опоры
- Содержит параметры, определяющие ширину опор. Ширина опоры может быть задана двумя способами:
- вручную - для определения ширины опоры вручную нужно ввести необходимые значения в поля Начало и Конец;
- Согласно геометрии конструкции.
Если данные, касающиеся геометрии опоры, должны быть взяты непосредственно из модели конструкции, необходимо выбрать параметр Согласно геометрии конструкции. В этом случае размеры опоры вычисляются на основе проекции размеров опорного элемента на ось балки.
- Допустимый прогиб
- Позволяет определить максимальный допускаемый прогиб, вычисленный в соответствии с требованиями норм для ж/б балок. Его можно определить двумя способами:
- реальный прогиб – определяется непосредственно значение прогиба;
- относительный прогиб – прогиб определяется по отношению к длине стержня (например, L/200).
Если допускаемое значение превышено, на экране появятся таблицы результатов расчета.
Прим.: Оно не является необходимым для определения значения допустимого отклонения.
- Балка таврового сечения (с учетом плиты)
- При выбора балки таврового сечения становится доступным проектирование тавровых балок (балок вместе с плитами).
- Поля редактирования B1 и B2 становятся доступными и можно задавать здесь значение максимальной ширины расчетной плиты. После включения опции Геометрическая проверка программа Robot будет проверять во время расчета, если значения b1 и b2 не являются чрезмерными (т. е. геометрически превышают половину длины пролета).
Значение b1 соответствует плите, расположенной в части элемента Y+, тогда как b2 – в левой части Y.
Создание балки в плите имеет смысл, если элемент лежит в плоскости плиты (смещение для балки может быть определено дополнительно). Если элемент не лежит в плоскости плиты, то принимается, что расчетная ширина плиты равна нулю.
Прим.: Тавровые балки (балки с плитами) может быть задана двух типов: 3D оболочкой и плитой. Другие типы конструкции недоступны.
Результаты расчетов железобетонной плиты, в которой учитывается тавровая плита (балка учитывается вместе с железобетонной плитой как одно целое), можно просмотреть в диалоговом окне "Карты для стержней" (вкладка Проект) и в таблице внутренних усилий. Железобетонные тавровые балки могут также проектироваться в модуле "Ж/б балки".
- Расчет сил
-
Железобетонные балки могуть быть запроектированы для выбранного набора усилий:
- продольное усилие Fx;
- изгибающий момент и перерезывающее усилие My / Fz;
- изгибающий момент и перерезывающее усилие Mz / Fy
- крутящий момент Mx.
