В произвольном сечении можно привести все возникшие силы к точке (центру тяжести всех элементов в разрезе). Система координат, в которой отображаются приведенные силы, представляет собой систему, полученную в результате определения разреза: ось n - нормаль к секущей плоскости, оси 1 и 2 размещаются на секущей плоскости.
Результаты приведения сил отображаются в таблице для данных и результатов на вкладке Приведенные усилия. Эта вкладка в таблице используется для представления следующих величин:
- координаты центра тяжести сечения;
- компоненты вектора (1, 2 и нормаль к секущей плоскости);
- значения приведенных усилий (усилия N1 и N2 расположены в плоскости сечения, а сила Nn – это сила, перпендикулярная сечению);
- значения приведенных моментов.
Кроме того, окно графического просмотра представляет положение центра тяжести разреза O, к которому силы будут приведены, и систему разреза с назначенными осями 1, 2 и n.
Силы в разрезе плиты

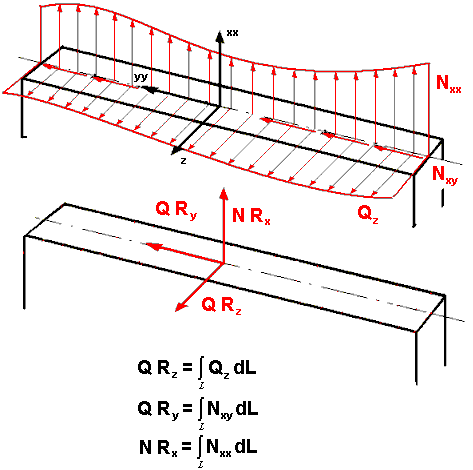

- Нормальные и срезающие (линейные) силы и их приведение (к сосредоточенным силам)

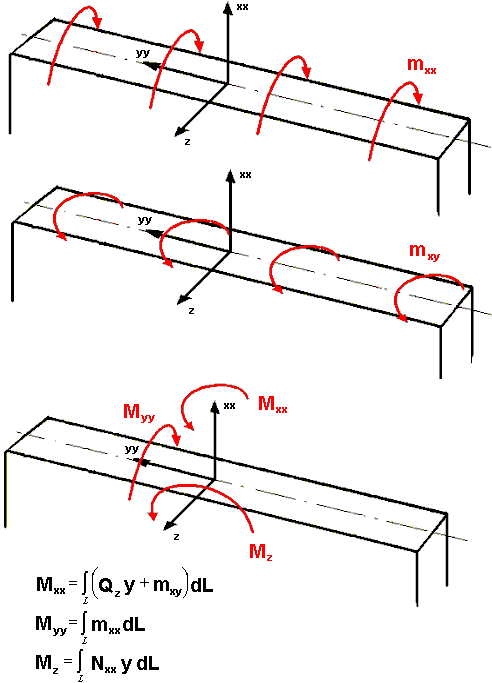

- Изгибающие и крутящие моменты
Приведение сил к центру тяжести сечения
Система секущей плоскости
Силы:

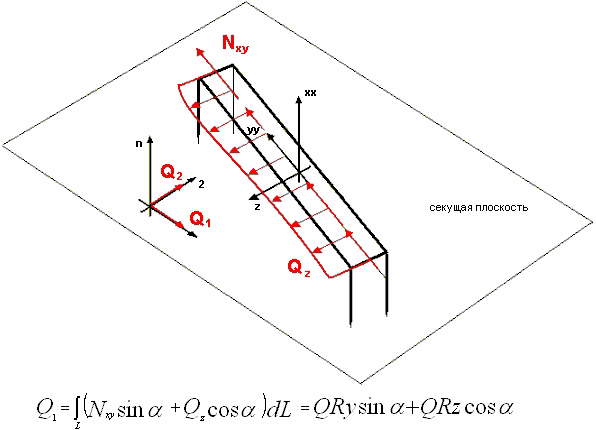

- В секущей плоскости (поперечной) – приведенные силы в разрезе каждого элемента проецируются на направления 1 и 2 режущей системы

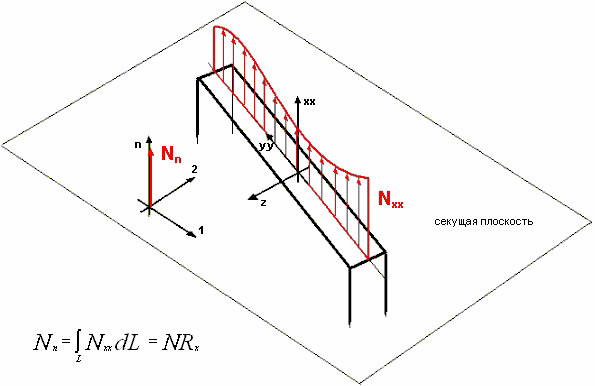

- Нормаль к секущей плоскости (продольной)

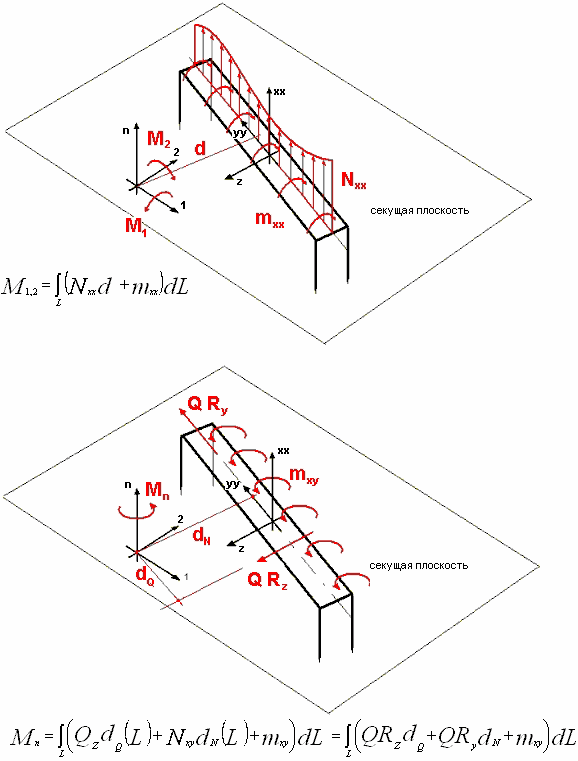

- Моменты
