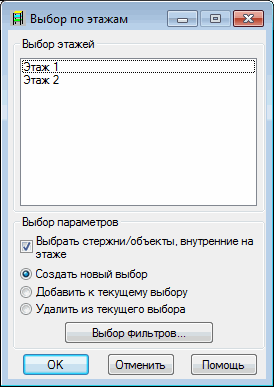

Опция используется для выбора элементов конструкции с использованием определенных этажей конструкции. Диалоговое окно можно открыть одним из следующих способов:
- меню: Редактор > Специальный выбор > Этажи;
- Щелкните
.
Внизу может быть определен ранг выбора элемента конструкции вдоль осей X, Y и Z глобальной системы координат. Необходимо отметить начальную и конечную позиции этажей конструкции, которые образуют интервал для выбора узлов, стержней, объектов.
Верхняя часть диалогового окна позволяет выбрать элементы конструкции, которые будут выбираться с помощью этажей. Это такие элементы, как: узлы, стержни, объекты или конечные элементы.
В нижней части диалогового окна могут быть определены параметры выбора с помощью этажей конструкции:
- Выбрать только стержни/объекты, расположенные полностью на этаже.
Если включена опция, расположенные полностью в этаже, то выбираются только те элементы конструкции, которые полностью включены в выбранный ранг этажей конструкции. Если эта опция выключена, то выбор элементов конструкции будет включать все элементы, которые хотя бы частично располагаются в выбранном ранге этажей.
- Ниже доступны три типа выбора:
- Создать новый выбор - если включена эта опция, то элементы, выбранные в определенном ранге этажей конструкции, образуют новый выбор. Если выбор элемента был определен, то он будет заменен новым выбором.
- Добавить к текущему выбору - если включена эта опция, то элементы, выбранные в определенном ранге этажей конструкции, будут добавлены к существующему выбору элементов.
- Удалить из текущего набора - если включена эта опция, то существующий элемент выбора будет удален. Ни один элемент не будет выбран.
Нажатие кнопки Фильтры выбора открывает диалоговое окно Фильтр графического выбора.
