Геометрические дефекты

Диалоговое окно Геометрические дефекты открывают одним из следующих способов:

• Выбирают команду меню Геометрия > Дополнительные атрибуты > Геометрические дефекты.
• Щелкните .

Опция позволяет задавать начальные геометрические дефекты. Геометрические дефекты могут быть назначены для отдельного стержня и для группы параллельных стержней. Дефекты не сопровождаются начальными внутренними силами и напряжениями; если рассматриваются дефекты, то речь идет только о геометрических несовершенствах исходных объектов.

При использовании опции делаются следующие предположения:

• дефектами наделяются только стержневые элементы;
• дефекты располагаются в средней точке по длине отдельного стержня или группы параллельных стержней;
• дефекты вызывают изменение геометрии стержня или группы стержней, однако изменение геометрии определяется путем создания расчетных элементов, отображающих деформированный вид;
• все результаты расчетов конструкции изображаются на конструкции с измененной геометрией, то есть рассматривается конструкция с геометрическими дефектами; узловые перемещения определяются по отношению к начальной геометрии конструкции, заданной пользователем.

Прим.: Если заданы геометрические дефекты, то стержень может быть дополнительно разделен на расчетные элементы. На вкладке Диалоговое окно "Типы расчета" — вкладка "Модель конструкции" в диалоговом окне "Тип расчета" для определения этих делений.

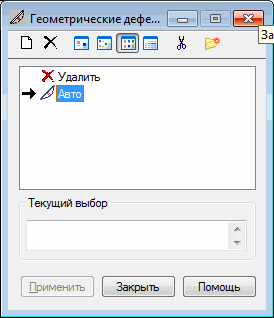

Диалоговое окно разделено на три части:

• в верхней части располагаются несколько иконок:
  • - добавление нового типа геометрического дефекта ("Определение нового типа дефектов").
  • - удаляет выбранный тип дефектов из активного списка;
  • ,, и позволяет представить список активных дефектов в виде большой или малой иконки, длинного или короткого списка;
  • - удаляет из активного списка все типы дефектов, которые отсутствуют в рассматриваемой конструкции;
  • - открывается диалоговое окно Управление метками.
• Поле со списком типов активных дефектов
• В нижней части диалогового окна располагается поле текущего выбора и стандартные кнопки.

Аналогично диалоговым окнам, которые используются для назначения других атрибутов конструкции, процесс назначения геометрических дефектов в данном окне состоит из двух этапов:

1. Определение типа геометрического дефекта

   Если в активном списке дефектов не был назначен ни один из типов дефектов или к существующему списку дефектов должен быть добавлен новый тип, необходимо выбрать иконку Определение нового типа дефектов . Возможны две ситуации:

   • если ни один из типов не подсвечен, тогда щелчок по иконке Определение нового типа дефектов приводит к открытию диалогового окна, используемого для задания нового типа дефектов; поля заполняются одинаково как при последнем назначении дефекта (кроме поля МЕТКА), так и при назначении параметров по умолчанию;
   • если какой-либо из дефектов подсвечен, тогда выбор иконки Определение нового типа дефекта приводит к открытию диалогового окна, используемого для задания нового типа дефектов; все поля редактирования, кроме поля МЕТКА, будут заполняться в соответствии с подсвеченным типом шарнира.

   Диалоговое окно для задания нового дефекта может быть открыто двойным щелчком по элементу в списке активных дефектов. Окно "Определение снятия связи" будет открыто на вкладке в соответствии с выбранным типом снятия связи, все поля вкладки будут заполнены.

2. Назначение дефектов стержням конструкции.

Чтобы удалить дефект из конструкции:

1. щелкают на в активном списке дефектов;
2. выбирают объект в конструкции, откуда хотят удалить дефект.

Невозможно изменить этот тип дефекта; способ присвоения стержню нулевого дефекта ничем не отличается от способов присвоения других дефектов.

Как только дефект назначен, его символ появляется на графическом экране.

См. также:

Расчет начального прогиба дефектов в соответствии с нормами Еврокод 3
