Диалоговое окно Выбор используется для выбора объектов конструкции. Диалоговое окно может быть вызвано командой Редактор > Выбор. Оно также может быть активизировано для выбора отдельных объектов при нажатии на соответствующий значок, расположенный под меню (
выбор узла,
выбор стержня,
выбор варианта нагрузки,
выбор формы колебаний). Пользователь может также вызвать окно выбрав Вид > Фильтр из таблицы.
Опции в этом диалоговом окне одинаковы как для выбора узлов, так и стержней и вариантов нагружения. Если выбранными объектами являются Формы колебаний, то в диалоговом окне Выбор появляются другие опции.
Чтобы сделать выбор:
- указывают объект (узел, стержень, плиту, твердое тело, нагружение, форму колебаний и т. д.);
- вводят в соответствующее поле номер выбранного объекта или используют опции, находящиеся в нижней части диалогового окна.
Вид нижней части диалогового окна Выбор зависит от выбранного объекта. Применение опций, доступных в этой части диалогового окна, будет описано на основе выбора узла.

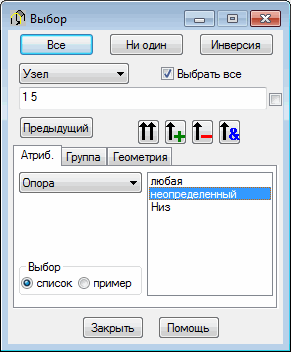

Узлы можно выбрать, используя атрибуты узла: опора, совместимость, жесткая связь и концентратор. Их можно выбрать в правой части диалогового окна.
при выборе одного из типов и при нажатии на кнопку
к отобранным узлам добавляются все опорные узлы (независимо от вида опоры).

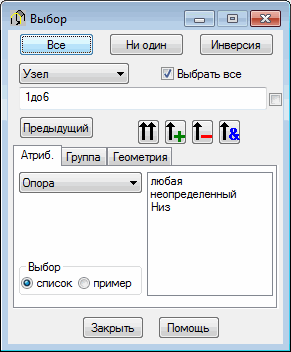

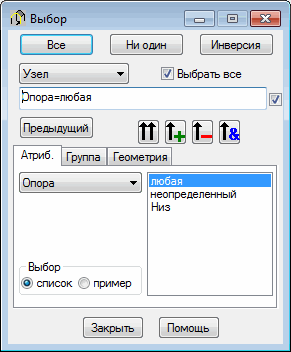

В конце поля, в котором размещается список выбранных узлов, пользователь находит поле для определения режима выбора. Поле может быть отмечено или не отмечено. Если конкретное поле не отмечено, поле выбора узла, содержащего опору, будет заполнено номерами узлов, в которых есть опора (смотрите рисунок ниже).
Стержни, объекты и панели могут быть выбраны с помощью имени объекта.
В работе кнопок, находящихся в диалоговом окне, имеется следующее различие:
- отобранные объекты добавляются к текущему выбору;
- текущий выбор будет удален и будут введены номера отобранных объектов.
Кроме указанных иконок в диалоговом окне включены также следующие:
- отобранные объекты перемещаются из существующего выбора;
– программа находит общую часть существующего выбора и выбранные атрибуты конструкции ( например, нахождение в существующем выборе деталей таких, которым присвоено сечение W 14x120).
Нижняя часть диалогового окна содержит:
- Список - объекты для представления могут быть выбраны из списка, который доступен в правой нижней части диалогового окна;
- Пример - критерием выбора будет тип объекта, введенный в поле Значение.
Как только выбрана опция Пример, изменяется нижняя часть диалогового окна.
Необходимо ввести тип атрибута, по которому производится выбор. Например, после ввода параметров Сталь для Материала и Стержень для Объекта и при нажатии на кнопку выбираются все конструкции, в которых есть стальные стержни.
Диалоговое окно Выбор используется для определения группы узлов или стержней. После того как одним из описанных способов сделан выбор, перейдите на вкладку "Группы".
Как только выбор сделан и нажата кнопка
, должны быть введены цвет и имя группы. После нажатия на кнопку ПРИМЕНИТЬ группа будет добавлена в поле.
В диалоговом окне Выбор пользователь может осуществить выбор объектов через заданную сетку осей конструкции. Диалоговое окно Выбор содержит дополнительную таблицу Геометрия.
Это диалоговое окно имеет опции, позволяющие делать выбор объектов, расположенных на выделенных осях конструкции; пользователь может указать начальную и конечную позиции на оси конструкции, между которыми будут выбраны элементы конструкции.
Кнопки в данном диалоговом окне используются для следующих действий:
- Все - выбор всех объектов.
- Ни одного - удаляет выбранные объекты.
- Инвертирование - инверсия объектов текущего выбора.
- Предыдущий - выбирает все объекты, определенные в предыдущем выборе.
