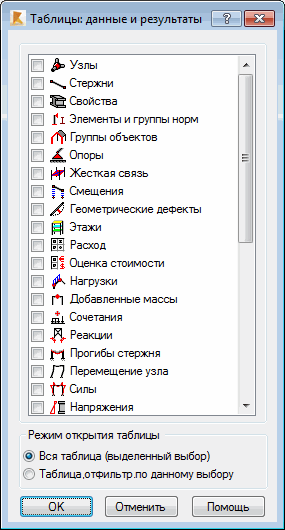

Таблицы: диалоговое окно "Данные и результаты"

Таблицы: диалоговое окно "Данные и результаты" позволяет выбрать таблицы для представления данных или результатов расчетов.

Доступ

• Выберите Вид Таблицы
• Нажмите кнопку Таблицы в контекстном меню
• Щелкните .

Элементы диалогового окна

Таблицы данных

Для представления данных пользователь может выбрать следующие таблицы:

• таблица узлов;
• таблица стержней;
• таблица свойств сечений;
• таблица элементов и групп, используемых при создании конструкции;
• таблица опор конструкции;
• таблица жестких связей;
• таблица смещений;
• таблица материалов - (не доступна на данный момент);
• таблица геометрических несовершенств;
• таблица этажей конструкции;
• таблица набора сметных данных для составления смет;
• таблица сметных данных;
• таблица нагрузок;
• таблица присоединенных масс;
• таблица сочетаний;
• таблица панелей;
• таблица твердых тел.

Таблицы результатов

Для представления результатов расчета пользователь может использовать следующие таблицы:

• таблица реакций;
• таблица деформаций стержня;
• таблица узловых перемещений;
• таблица внутренних усилий;
• Таблица напряжений;
• таблица с результатами динамического расчета конструкции (собственных колебаний);
• таблица результатов расчета на устойчивость;
• таблица значений псевдо-статических сил;
• таблица результатов расчета форм колебаний;
• таблица результатов расчета пространственного сплошного тела;
• таблица результатов расчета плиты и оболочки;
• таблица результатов армирования плиты и оболочки;
• таблица результатов теоретического армирования железобетонных стержней;
• таблица приведенных результатов по плитам и оболочкам
• аблица с результатами пластических процессов.

Режим открытия таблиц

В нижней части диалогового окна располагаются две опции, используемые для выбора типа таблицы представления данных или результатов:

• Вся таблица (выбор выделен) — если эта опция активна, открывается вся таблица. Сроки таблицы, относящиеся к выбранным узлам/стержням/объектам, подсвечены.
• Таблица, отфильтрованная для текущего выбора - если эта опция активна, представлены только те строки таблицы, которые относятся к выбранным узлам/стержням/объектам.

Прим.: Если таблица выбрана для представления результатов, но текущие результаты расчета конструкции еще не получены, программа Robot автоматически продолжит расчет и выдаст результаты в выбранную таблицу.
