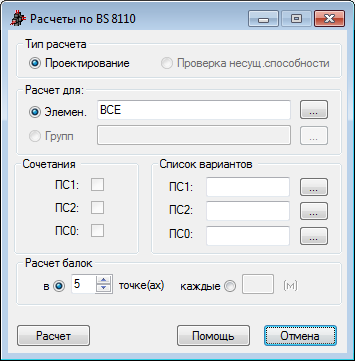

Диалоговое окно "Расчеты" (ж/б элементы)

Модули для расчета Балок, Колонн, Фундаментов и Плит, позволяют производить расчеты площади теоретической арматуры и шага арматурных стержней в пределах поперечного сечения бетонного элемента конструкции.

Модуль Проект ж/б элемента (расчет теоретического армирования для железобетонных элементов) позволяет рассчитывать площадь теоретической арматуры для выбранных элементов.

Доступ

• Щелкните Проект Теоретическая арматура балок и колонн - опции Расчет.
• Выберите компоновку Проектирование ж/б конструкций ж/б конструкции: теоретическая арматура.

Элементы диалогового окна

Прим.: При создании модели конструкции пользователь задает геометрические параметры железобетонных балок и колонн (параметры продольного изгиба, допустимые значения прогибов и перемещений концов элемента). Нормативные параметры элементов железобетонной конструкции (параметры стали и бетона, типы арматурных стержней) определяются в диалоговом окне Параметры расчета.

Тип расчета

Определение типа расчета.

• Проектирование;
• Проверка несущей способности (опция в настоящее время не доступна).

Расчет для

Укажите элементы, учитываемые при расчете.

• элементы;
• группы элементов (опция в настоящее время не доступна).

Списки элементов можно определить тремя способами:

• вручную путем ввода номеров элементов в соответствующее поле редактирования;
• в диалоговом окне, открываемом нажатием кнопки "...";
• указанием элементов в окне просмотра, содержащем чертеж конструкции.

Сочетания по нормам и списки вариантов

Укажите сочетания по нормам и варианты нагружений для каждого из рассчитанных предельных состояний.

Набор активных полей зависит от выбранных норм. Поля выбора для комбинаций активны только в случае, если такие комбинации были предварительно созданы и рассчитаны. Список вариантов может быть введен в соответствующее поле редактирования или в диалоговом окне Выбор, открываемом нажатием кнопки "…".

Расчет балок

Число расчетных точек для балки задается одним из двух способов:

• определением числа расчетных точек по длине балки (мин. = 3, макс. = 100) с указанием единиц длины, которые будут использоваться в расчете. В качестве начальной точки выбирается точка, полученная с использованием опций диалогового окна Определение ж/б балки (Длина пролета и ширина опоры).
• Возможности и ограничения модуля используются для расчетов теоретической (требуемой) площади армирования железобетонных элементов и зависят от выбранных норм.
