После выбора этих норм, формирования сейсмических нагрузок зависит от временных требований норм NF EN 1998-1/NA:2010p, которые еще не выпущены.

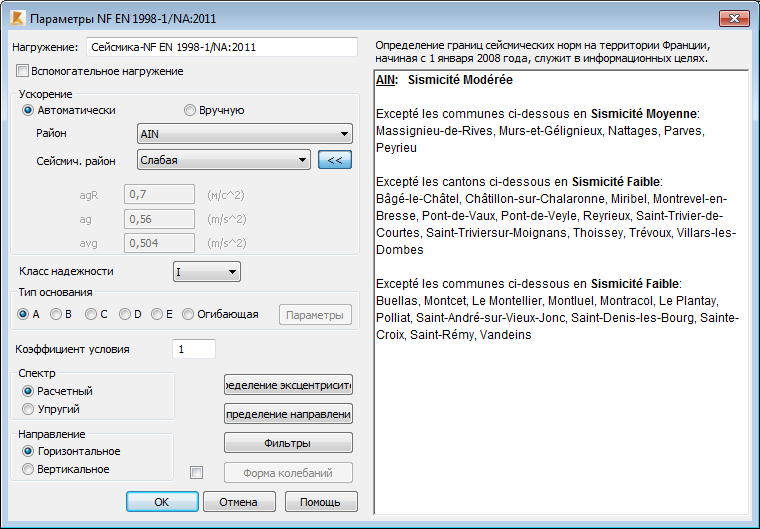

Чтобы выполнить сейсмический расчет в соответствии с правилами норм, определите следующие параметры:
-
Опорная точка пика ускорения основания на основании типа А аgR; Он определяет значения ускорения опорной точки для горизонтального намагничивания диапазона agr и вертикального намагничивания диапазона а GV. Проектирование поверхности ускорения ag определяется посредством опорной точки пика ускорения основания на основании типа А аgr и коэффициента надежности по ответственности γ, производных из класса строения:
ag = γ × agR.В соответствии с правилами, существует 5 сейсмических зон:
Сейсмическая область
Сейсмическая зона
аgrm/s2
аgvm/s2
1
Очень слабая
0,0
0,0
2
Слабая
0,7
0,45 × аgr
3
Умеренная
1,1
0,45 × аgr
4
Средняя
1,6
0,45 × аgr
5
Сильная
3
0,90 × аgr
После выбора опции Автоматически , можно определить значения опорного ускорения автоматическим путем, задания службы и сейсмической зоны. Нажать кнопку >>, чтобы удлинить список зон для выбранной службы. Определение границ сейсмической зоны на территории Франции начиная с 1 января 2008 предназначен только для информации.
После выбора опции Вручную, можно указать собственные значения опорного ускорения.
- Класс важности (I, II, III, IV) - это коэффициент надежности по ответственности γ.
Класс здания
коэффициент надежности по ответственности γ
I
0,8
II
1,0
III
1,2
IV
1,4
- Тип грунта (A, B, C, D, E) - Это определение влияния параметров, определяющих отклик спектра.
Таблица: Параметры горизонтального спектра определяются типом грунта сейсмической зоны.
Тип грунта
Сейсмическая Зона 1 – 4
Сейсмическая зона 5
S
TB(s)
TC(s)
TD(s)
S
TB(s)
TC(s)
TD(s)
А
1,00
0,03
0,20
2,50
1,00
0,15
0,40
2,00
B
1,35
0,05
0,25
2,50
1,20
0,15
0,50
2,00
C
1,50
0,06
0,40
2,00
1,15
0,20
0,60
2,00
D
1,60
0,10
0,60
1,50
1,35
0,20
0,80
2,00
E
1,80
0,08
0,45
1,25
1,40
0.15
0.50
2.00
Таблица: Параметры вертикального спектра определяется сейсмической зоной.
Сейсмическая зона
аvg/ag
TB(s)
TC(s)
TD(s)
1 до 4
0,45
0,05
0.15
1.0
5
0.90
0,05
0.15
1.0
Если опция Огибающая выбрана, то становится доступной кнопка Параметры; щелкните на ее, чтобы открыть диалоговое окно Огибающая спектра.
- Значение параметра Коэфф. условия работы q. В соответствии с основными нормами EN 1998 пункт 3.2.2.5, это коэффициент преобразования отклика спектра конструкции относительно характеристики упругости спектра. Можно изменить его значение после выбора параметра "Проектный спектр". Прим.: Коэффициент поведения Q ослабляет спектр проекта, а также уменьшает сейсмические нагрузки и полученные внутренние силы. Однако, как указано в EN 1998, п. 3.2.2.5, значение перемещения на основе расчетного спектра отклика умножается на коэффициент поведения q. Таким образом, перемещение обычно не сокращается в соответствии со спектром упругого отклика.
- Тип спектра (нормативной или упругой), как указано в основных нормах EN 1998 пункт 3.2.2.
Отклик спектра вычисляется на основе вышеупомянутых параметров, используя формулы для характеристик упругости спектра (пункт 3.2.2.2 и 3.2.2.3) и для конструкции спектра для анализа эластичности (пункт 3.2.2.5).
- Направление (горизонтальное, вертикальное).
Необходимо нажать Определение эксцентричности для отрытия диалогового окна Определение эксцентриситета массы, где можно задать, как учитывать эксцентриситет масс при сейсмическом расчете
Ниже в диалоговом окне расположенны кнопки: Определение направления, Фильтры и Остаточный режим.
Подробнее о данном методе расчета конструкции можно узнать в указанных нормах.
