Метод горизонта

Метод горизонта включает в себя решение систем линейных уравнений K * x = b или систем уравнений задач на собственное значение Kφ – λB φ = 0.

Метод горизонта основан на методе изменения порядка Катхилла — Макки. ¹², a matrix profile scheme, and the Crout factorization technique ³.

Этот метод применяется при решении как линеаризованного уравнения, так и задачи на собственное значение Kφ – λBφ = 0 (модальный расчет или расчет продольного изгиба). Если вторая матрица B является постоянной (модальный расчет с постоянной матрицей массы или прогиба), а затем сохраняется с помощью метода профиля (как и K матрица). Все необходимые совместимые матрицы для различных типов расчета также хранятся с помощью метода профиля. Например, жестко-напряженная матрица для нелинейного расчета и расчет изгиба и динамическая матрица K - λB для проверку последовательности вибрации и гармонического расчета.

Спецификации

• Использование памяти: низкое
• Использование диска: высокое
• Оценка скорости: низкая
• Количество уравнений: до 50 000 формул.
• Поддерживаемые расчеты: все.
• Возможные ограничения расчета: не определено
• Дополнительные замечания: с помощью метода горизонта часто можно получить номера узлов и значения степени свободы для формул, использование которых приводит к возникновению таких неполадок, как некорректно ограниченные конструкции.

Расчеты методом горизонта

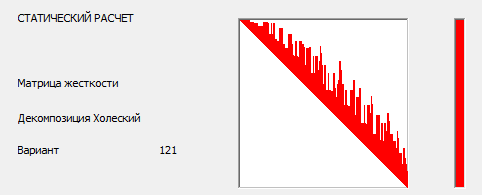

В диалоговом окне "Расчеты" для метода горизонта отображаются следующие этапы:

• • Уменьшение модели (перенумерация узлов и элементов)
  • Определение матрицы жесткости для отдельных элементов конструкции
  • Разложение матрицы (разложение Холецкого).
  • Количество блоков.
  • Часть матрицы жесткости. Часть матрицы сохраняется на диске,последовательный расчет.
  • Решение задач последовательных вариантов нагрузки.
