P&ID Painter

您可以使用与管线组特性值匹配的颜色显示 P&ID 元件。

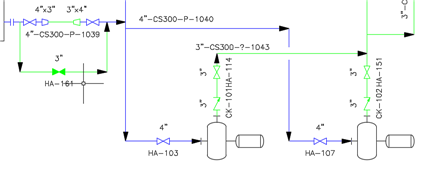

例如，可以按大小绘制。在上图中，3 英寸线显示为绿色，而 4 英寸线显示为蓝色。

也可以在“项目设置”中创建自定义绘制样式。

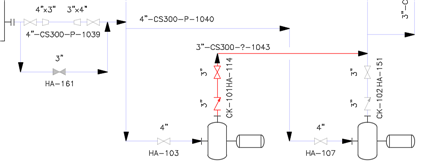

例如，可以创建一个以红色显示空白或异常服务的 Painter 样式（如上所示）。自定义样式还可以使正确设置的线逐渐消失（使用透明度），以帮助亮显红色的线。

有关详细信息，请参见：关于 P&ID Painter。

多端口阀

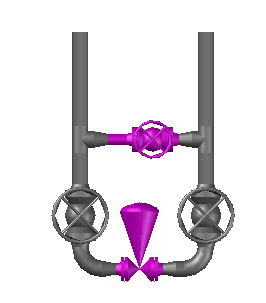

现在支持餐饮和药品行业使用的多端口（符合卫生标准的多级）阀。阀和兼容的管道均在 Autodesk App Store 的内容包中提供。

例如，Pharma 内容包（包含 SS304、SS316L 和 ALFA Laval 阀）和 Tuchenhagen 内容包均可供下载。

有关详细信息，请参见：多端口（符合卫生标准的）阀。

已拉伸的弯管

通过焊接连接的管道和折弯。
已拉伸的管道组。

有关详细信息，请参见：关于管道折弯。

等轴测参照标注

梁中心线的参照。

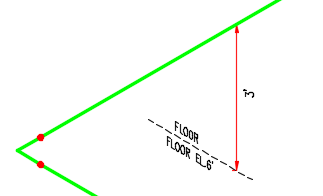

楼板标高的参照。

使用等轴测参照标注，您可以在三维模型中记录不属于 ISO 图形中的管线的对象。

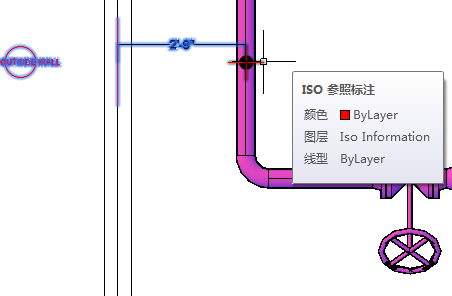

将 ISO 参照标注放置在三维模型中，从而显示将添加至 ISO 图形的参照标注的预览。选择或亮显 ISO 参照标注以显示预览。

有关详细信息，请参见：关于等轴测参照标注以及 ISO 符号和参照设置。

ISO 样式移植

当移植现有的 2016 项目时，现在会自动针对新功能添加 ISO 样式和符号库支持（例如，等轴测参照标注和多端口阀）。在早期版本中，需要您手动更新 ISO 样式。

PCF to Pipe

PCF to Pipe 在功能区中可用。

您可以输入在 AutoCAD Plant 3D 中创建的或由其他程序创建的 PCF 文件。

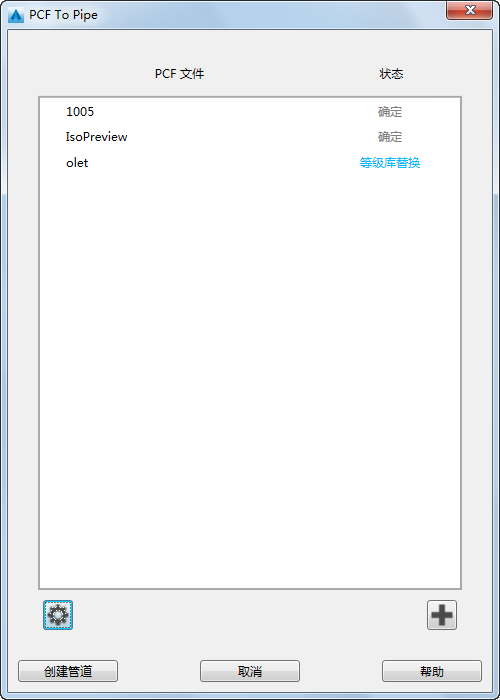

已输入到三维模型的 SampleIsoPreview.pcf。

有关详细信息，请参见：关于将 PCF 文件输入到三维模型。

设备建模

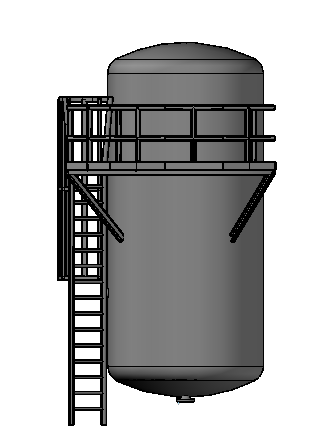

现在，您可以在三维模型中添加设备修剪。新设备修剪包括：

常见标注（如容器直径）均使用获取模式，以便在用户更新直径后，其余的容器也相应进行更新。

如果设置了主圆柱体的直径，容器封头和修剪直径也将进行更新。

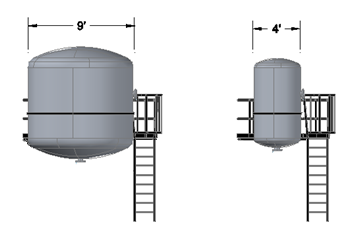

例如，如果只将某一形状的直径从 9 英尺更改为 4 英尺，则所有连接的形状将随之更新，并将调整附着的修剪。

除了新增设备修剪功能外，还为容器封头添加了半椭球形封头和平头形状。为一些封头形状添加了厚度。您可能需要先删除现有的封头形状，然后才能设置新参数。

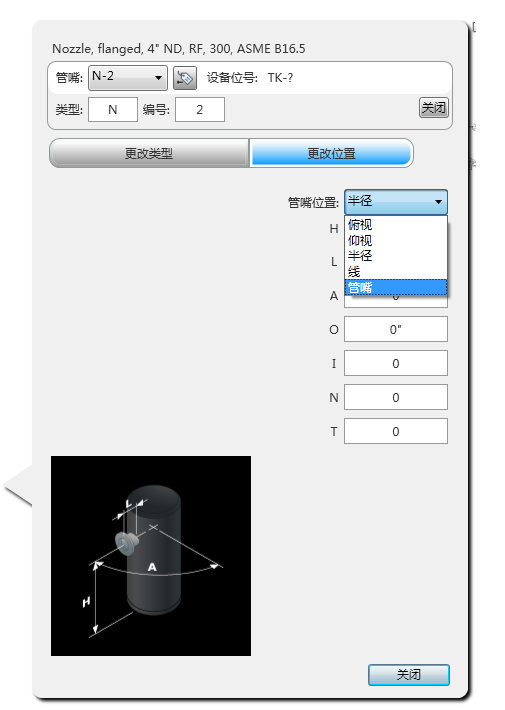

现在，您可以将管嘴直接连接到其他（较大）管嘴。

有关详细信息，请参见：关于设备形状修剪。

接头配置

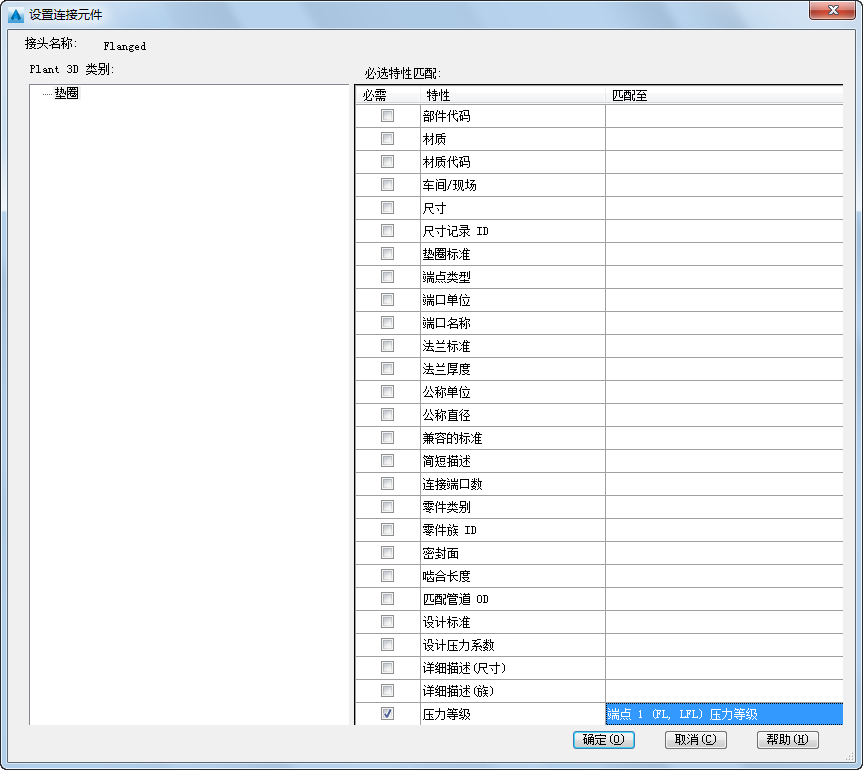

现在，您可以通过“项目设置”中的“管道连接设置”为紧固件指定等级库特性。例如，可以将垫圈的压力类别设为法兰。

有关详细信息，请参见：“添加接合”对话框（连接）。

等轴测改进

包含整个控制设置或其他管道回路的旁通现在包含在一张图纸上（此类回路不可拆分）。

实现了许多改进，并修复了许多问题。

新内容包

内容包现在在 AutoCAD Plant 3D App Store 的元件库和等级库中提供。

新的等级库和元件库位于：Autodesk Exchange 应用。
