執行雙射依序雙色成型的「冷卻 (FEM)」分析

雙射射出成型是一個兩步驟的製程，兩個步驟在一個射出成型製程週期期間同時發生。冷卻 (FEM) 分析也會在第一次射出時，以及合併第一次射出和第二次射出時同時執行。在冷卻 (FEM) 分析完成後，「充填與保壓」與「翹曲」分析才能執行。

必要條件

此主題假定您已準備好一個研究，包括：

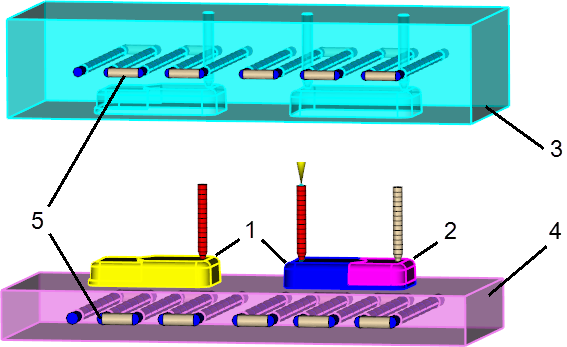

• 兩個相同的第一個元件都已建立好網格的模型，包括其選用的流道系統 (1)。
  註: 雙色成型母模仁 (右側零件，圖中未表示出來) 上方第一個元件的流道系統僅供計算所需。它必須存在，但模具不考量其幾何圖形。
• 第二個元件已建立好網格的模型及其選用的流道系統 (2)。
• 兩個模具母模仁，在下圖中以「固定母模仁」 (3) 與「旋轉公模仁」 (4) 表示。
  註: 設計「固定母模仁」必須考慮到流道系統 (只在下圖中顯示)。
• 冷卻通道 (5)。

提示: 在「圖層」窗格中使用不同名稱的圖層來區分這些元件。

設置工作

1. 開啟包含先前所述之研究的專案。
2. 按一下 (「常用」頁籤 > 「成型製程設置」面板)，然後選取「熱塑雙色成型」。
3. 按一下 (「常用」頁籤 > 「成型製程設置」面板 > 「分析順序」)，然後選取至少包含「冷卻 (FEM)、充填、保壓與雙色成型充填」的一個順序，這取決於您是否要將保壓與翹曲階段放入雙色成型分析。
4. 指定第一個元件在第一次射出期間的位置，以及在第二次射出期間的位置。
5. 指定第二個元件的第二次射出位置。
6. 識別固定母模仁。
7. 識別旋轉公模仁。
8. 設置冷卻通道。
9. 將所有圖層 (亦即包含模具的圖層) 設為可見。
10. 在「研究工作」窗格中按兩下「材料 A」，選取要在第一個元件「冷卻 (FEM)」與「充填與保壓」分析階段中使用的材料。
11. 在「研究工作」窗格中按兩下「材料 B」，選取要在第二個元件雙色成型階段中使用的材料。
    註: 或者，按一下 與 (「首頁」頁籤 > 「成型製程設置」面板 > 「選取材料」 > 「選取材料 A/B」) 以選取材料。
12. 在「研究工作」窗格中按一下 ，然後分別設定第一個元件模型的射出位置。
13. 在研究工具窗格中按一 下 ，然後在第二個元件模型上設定射出位置。
    註: 或者，按一下 與 (「邊界條件」頁籤 > 「射出位置」面板 > 「射出位置」) 以設定射出位置。
14. 在研究工作窗格中按一下 ，設定冷卻劑入口的參數。
15. 按一下 (「常用」頁籤 > 「成型製程設置」面板 > 「製程設定」)，並指定第一個元件「冷卻 (FEM)」分析階段的製程設定。
    註: 對應於「射出、保壓與冷卻時間」的時間必須只符合第一個射出。二次成型的零件是經過一個雙重的週期建立：一個透過射出。
    在精靈頁面上指定雙色成型階段的製程設定，然後按一下「完成」。

現已準備好啟動雙色成型分析。
