Bibliothèque de panneaux

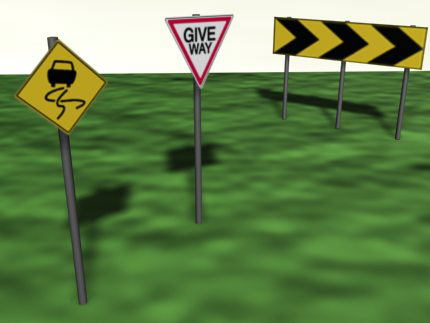

Les objets panneau représentent des panneaux de signalisation routière et des symboles de marquage au sol.

Ils sont créés dans Civil View à l'aide d'un des deux plug-ins d'objets panneau paramétriques. Le premier permet de créer des objets panneau classiques tandis que le second génère des symboles de marquage au sol tels que des flèches de direction et des avertissements.

Tous les objets panneau étant paramétriques, les attributs tels que la taille de panneau, la hauteur de poteau et le nombre de poteaux peuvent être modifiés à tout moment.

La géométrie d'une face de panneau est toujours rectangulaire, mais vous pouvez utiliser une texture d'opacité pour modéliser d'autres formes de panneau.

Civil View applique le matériau CivilViewObjects à tous les objets panneau.

Lorsque vous utilisez l'Editeur de style de positionnement d'objet pour placer des panneaux de signalisation routière, les objets proviennent directement du bitmap correspondant à la face de panneau.

Structure de fichier INI d'objet

Fichier INI d'objet panneau

[Paramètres] Largeur= Hauteur=   [Textures] Diffus= Opacité=   [Valeurs par défaut du panneau] Style= Poteaux= Garde au sol=   [Groupe] Nom=

[Paramètres]

Hauteur/Largeur

Définissez la largeur et la hauteur de la face de panneau ou du symbole de marquage au sol. Les cotes doivent correspondre à des valeurs positives.

[Textures]

Diffus

Désigne le bitmap qui définit la couleur et l'apparence de la face de panneau. Ce fichier doit se trouver dans le dossier /matlibs/signmaps d'un kit de ressources Civil View courant.

Opacité

Ce bitmap (généralement en noir et blanc) permet de définir la forme de la face de panneau obtenue au moment du rendu. Les zones noires du bitmap sont rendues sous la forme de portions transparentes de l'objet. Ce fichier doit se trouver dans le même dossier /matlibs/signmaps que le bitmap principal.

[Valeurs par défaut du panneau]

Style

Type d'objet panneau paramétrique requis. Ce paramètre doit être défini sur "1", "2" ou "3" (les guillemets ne sont pas nécessaires) :

• 1 : panneau classique pouvant être soutenu par des poteaux.
• 2 : symbole de marquage au sol.


  Exemple de marquage au sol

  Les textures diffuses ou d'opacité des symboles de marquage au sol doivent normalement correspondre au même fichier bitmap en noir et blanc sauf si d'autres couleurs de marquage au sol sont requises. Les zones noires du bitmap ne sont pas rendues.

  Conseil : Lorsque vous créez des symboles de marquage au sol, utilisez l'Editeur de style de positionnement d'objet ou le panneau déroulant Contrôleur de position pour affecter une surface parent de sorte que le marquage au sol soit correctement drapé sur la route.

  Le décalage vertical de l'objet de marquage au sol par rapport à la surface de terrain sous-jacente s'obtient en ajoutant la valeur de décalage vertical définie dans le panneau déroulant Paramètres de scène à celle spécifiée dans l'Editeur de style de positionnement d'objet. (Suggestion : définissez la valeur de décalage vertical sur 0.0 dans l'éditeur et utilisez uniquement la valeur spécifiée dans le panneau déroulant.)

• 3 : signal de trafic dynamique.

  Cette option est similaire à l'option 1, qui correspond à un panneau classique, à cette différence près que le bitmap contient plusieurs images. Une seule de ces images est visible à la fois, de sorte que Civil View modélise un signal dynamique en animant les changements intervenus entre les images bitmap.



  Bitmap correspondant à un feu tricolore

  Pour plus d'informations, reportez-vous à la rubrique Panneau déroulant Paramètres de signal de trafic.

Poteaux

Définit le nombre de poteaux soutenant la face de panneau. Les valeurs autorisées sont comprises entre 0 et 6. Utilisez la valeur 0 si le panneau doit être placé au-dessus de la route sur un portique.

Cette valeur n'est pas prise en compte si le style de panneau correspond à l'option "2".

Garde au sol

Hauteur de la plaque de signalisation par rapport au niveau du sol. Cette valeur correspond à la distance verticale entre la face inférieure de la plaque de signalisation et le sol.

Ce paramètre est ignoré si le style de panneau correspond à l'option "2".

[Groupe]

Nom

Nom du sous-groupe de catégorie dans lequel l'objet doit être répertorié. Si aucun nom n'est spécifié, l'objet est signalé comme étant non groupé.

Ajout de panneaux personnalisés dans la bibliothèque

Pour ajouter un panneau personnalisé dans la bibliothèque, créez un fichier bitmap diffus et un bitmap d'opacité (si nécessaire), puis ajoutez-les au dossier /matlibs/signmaps du kit de ressources Civil View que vous souhaitez utiliser. Créez ensuite un fichier INI associé (au format décrit ci-dessus) et placez-le dans le dossier /objlibs/signs du même kit de ressources Civil View. Plusieurs fichiers INI peuvent référencer les mêmes bitmaps.

Reportez-vous également aux instructions générales relatives à la personnalisation de la bibliothèque d'objets sous la rubrique Présentation de la bibliothèque d'objets Civil View.
