Après l'exécution d'une analyse, les résultats sont chargés sous chaque sous-cas dans l'arborescence du modèle.
Chaque jeu de résultats a quatre tracés différents automatiquement chargés dans le cas d'analyses statiques linéaires et statiques de précontrainte.
- Von Mises : trace les résultats Von Mises avec un tracé déformé.
- Déplacement : trace les résultats de déplacement avec un tracé déformé.
- Facteur de sécurité : trace le facteur de sécurité. Veillez à définir les matériaux autorisés et la théorie de défaillance dans la boîte de dialogue Matériaux.
- Déformé : modèle déformé uniquement (nombre total de déplacements).

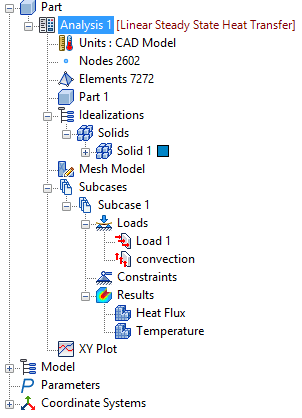

Chaque jeu de résultats dispose de deux tracés automatiquement chargés dans le cas de l'analyse de transfert thermique en régime permanent linéaire.
- Flux thermique : tracé de contour des résultats du flux thermique par défaut.
- Température : tracé de contour de la distribution de température.

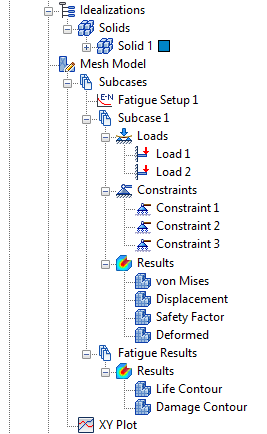

Pour les analyses de fatigue multiaxiale, il existe deux jeux de résultats, un dans chacun des deux sous-cas. Les tracés applicables sont automatiquement chargés :
- Sous-cas 1 : contient les charges et contraintes définies par l'utilisateur, ainsi que les résultats de contrainte statique linéaire.
- Résultats de fatigue : ce deuxième sous-cas apparaît après avoir résolu le modèle. Il contient une sous-entité Résultats qui présente les résultats de contour de cycle de vie et de contour de dommages obtenus à partir de l'analyse de fatigue.
D'autres analyses ont un seul noeud de résultats dans l'arborescence du modèle qui est indiqué dans la section Modèles de tracé .
Tous les tracés ci-dessus utilisent des modèles répertoriés sous Modèles de tracé au bas de la vue d'arborescence à l'aide des paramètres d'affichage de post-traitement par défaut.
Chacun de ces modèles peut être glissé et déplacé vers un sous-cas/des résultats ou un mode/incrément sous un sous-cas/des résultats. Quatre de ces modèles sont disponibles ; d'autres peuvent être créés en cliquant avec le bouton droit de la souris sur Modèles de tracé et en sélectionnant Nouveau.

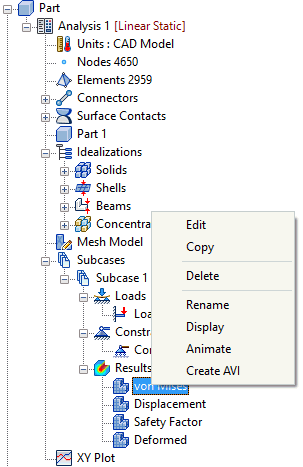

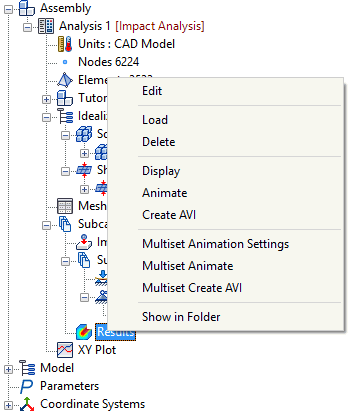

Cliquez avec le bouton droit sur l'un des quatre tracés ou sur un seul noeud de résultats. Les options suivantes sont disponibles :
- Modifier : permet de modifier les résultats.
- Supprimer : permet de supprimer les résultats.
- Afficher : permet d'afficher les résultats.
- Animer : permet de créer une animation pour le jeu unique basé sur les résultats sélectionnés.
- Créer un fichier AVI : permet de créer une animation AVI pour le jeu unique basé sur les résultats sélectionnés.
- Paramètres d'animation de plusieurs jeux : permet de définir l'animation de plusieurs jeux.
- Animation de plusieurs jeux : permet d'animer plusieurs jeux en fonction des paramètres définis dans Paramètres d'animation de plusieurs jeux.
- Créer une animation AVI pour plusieurs jeux : permet de créer une animation AVI pour plusieurs jeux en fonction des paramètres définis dans Paramètres d'animation de plusieurs jeux.
- Afficher dans le dossier : à l'aide du Gestionnaire de fichiers Windows, cette commande ouvre le dossier dans lequel se trouve le fichier .FNO pour le modèle.
La boîte de dialogue affichant les résultats de plusieurs jeux contient un séparateur entre les résultats de chaque jeu, comme indiqué ci-dessous.
- Flambage linéaire :
- Modes normaux de précontrainte :
- Flambage non linéaire :

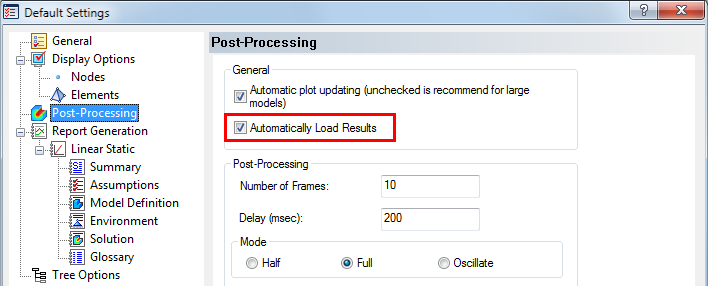

Nastran In-CAD prend désormais en charge le chargement automatique des résultats des modèles précédemment résolus lors de l'entrée dans l'environnement In-CAD. Pour activer cette option, cochez la case Charger automatiquement les résultats dans la section Post-traitement de la boîte de dialogue Paramètres par défaut, comme illustré dans la figure ci-dessous. Ensuite, lorsque vous entrez dans l'environnement In-CAD, les résultats disponibles sont immédiatement chargés et disponibles pour consultation.
