Per creare un profilo per la gronda e la sottogronda, attenersi alla procedura indicata di seguito.
Il profilo è costituito da polilinee chiuse. Per rappresentare gronde o sottogronde solide, quali una gronda in legno, è possibile creare un profilo da una singola polilinea. Per rappresentare gronde o sottogronde estruse, quali le gronde in alluminio, è possibile creare un profilo da polilinee concentriche, che possono includere uno o più vuoti. La polilinea più esterna, o anello, diventa la forma esposta; la polilinea interna diventa eventualmente il vuoto. È possibile creare più vuoti aggiungendo altre polilinee interne chiuse. La dimensione e la forma delle polilinee sono proporzionali le une alle altre nonché rispetto alla soletta.
Queste polilinee possono essere tracciate ovunque nel disegno applicando qualsiasi scala appropriata relativamente alla dimensione finale della gronda o della sottogronda. Un metodo per dimensionare le polilinee relativamente al bordo della soletta o soletta del tetto consiste nel disegnarle eseguendo uno snap ad una gronda esistente, quindi spostare le polilinee completate in un'area vuota del disegno per creare il profilo.

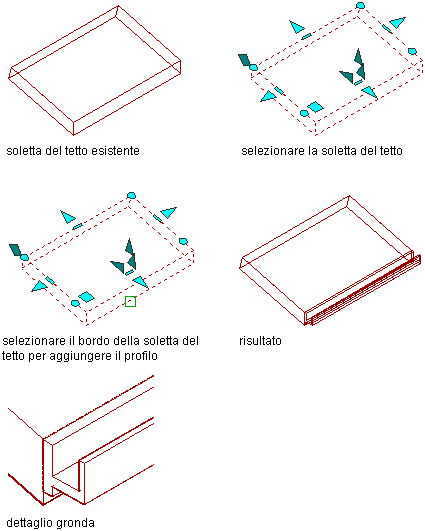

Assegnazione di un profilo come una gronda

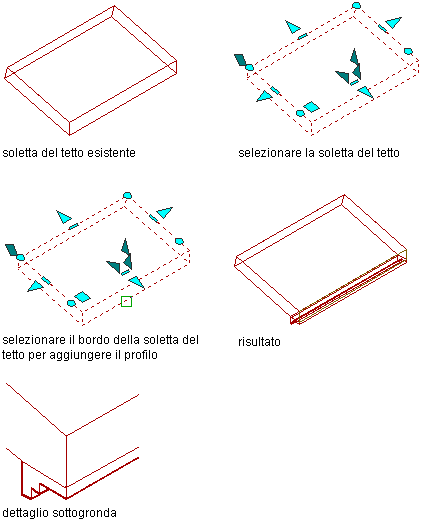

Assegnazione di un profilo come un sottogronda
- Disegnare una o più polilinee chiuse per rappresentare la gronda o la sottogronda.
- Selezionare le polilinee, fare clic con il pulsante destro del mouse, quindi scegliere Converti in
Definizione profilo. - Selezionare la polilinea più esterna.
- Immettere a (Aggiungi anello), se necessario.
- Selezionare la polilinea interna, se necessario.
- Per aggiungere altri vuoti al profilo, ripetere i passi 3 e 4.
- Specificare il punto di inserimento per la gronda o la sottogronda. Di norma, il punto di inserimento è l'angolo inferiore sinistro.
- Immettere n (Nuovo), immettere un nome per il profilo e fare clic su OK.
